Lugar de origen:
China
Nombre de la marca:
HWASHI
Certificación:
CE/CCC/ISO
Número de modelo:
WL-MF-130K
Éntrenos en contacto con
Soldadora de DC de las nueces de la hoja de metal con el cuenco de alimentación de la nuez automática
Soldadora
Adopte la máquina de frecuencia media de la soldadura por puntos de DC del inversor 130KVA. Adopta la última generación de regulador de soldadura del inversor de frecuencia media, él tiene muchas ventajas tales como cortocircuito poder-en tiempo, alta eficacia termal, la salida trifásica de DC, la frecuencia arriba de trabajo y la pequeña pérdida del transformador. Esta soldadora automática de la nuez con el sistema de alimentación automático está utilizando el principio de la vibración del campo magnético para seleccionar la nuez, después la nuez será transportada a la posición del ajuste. La máquina conducirá la soldadura automáticamente.
Sistema de alimentación automático de las nueces
Las nueces serán colocadas en la placa vibratoria. Con el proceso vibrante, la transmisión de la leva, selección, alineándose, las nueces entrará en distribuidor. Y la nuez entrará en la posición de soldadura y siendo soldado con autógena uno por uno a través de distribuidor.
Característica
1) La placa de la vibración se diseña para equipar de la función de prevenir la nuez que da vuelta detrás y el ruido;
2) Velocidad de clasificar la función para asegurar la velocidad de alimentación de la nuez;
3) Sensor del multidigit del uso para formar la función automática a circuito cerrado completa. Esto puede asegurar la confiabilidad de la máquina;
4) Las piezas móviles se hacen del material especial para asegurar la fricción de transporte baja mientras que son más bajas el coste de producción.
5) Cualquier forma de la nuez podía ser alimentación automática alcanzada.
6) En automóvil y sus piezas, muchos de los pedazos del trabajo están conectados a través de nueces o de pernos. Hoy en día, mucho el equipo de soldadura tiene defección en nueces de soldadura, así que nuestra compañía diseñó esta máquina fija de la soldadura por puntos con el sistema de alimentación automático de las nueces/de los pernos. Este diseño podía abordar perfectamente los problemas del proceso de alimentación de la nuez y alcanzar proceso de alimentación automático. Esta máquina se podía utilizar para la cadena de producción entera. Si usted hace juego la máquina con el robot, usted puede alcanzar la producción automática completa, ninguna necesidad del empleado.
Modelo 1: Sola máquina principal de la soldadura por puntos con el cuenco de alimentación de la nuez
Cuenco de alimentación de la nuez automática | |
Tubo y arma de alimentación de la nuez | |
Cabezas soldadoras |

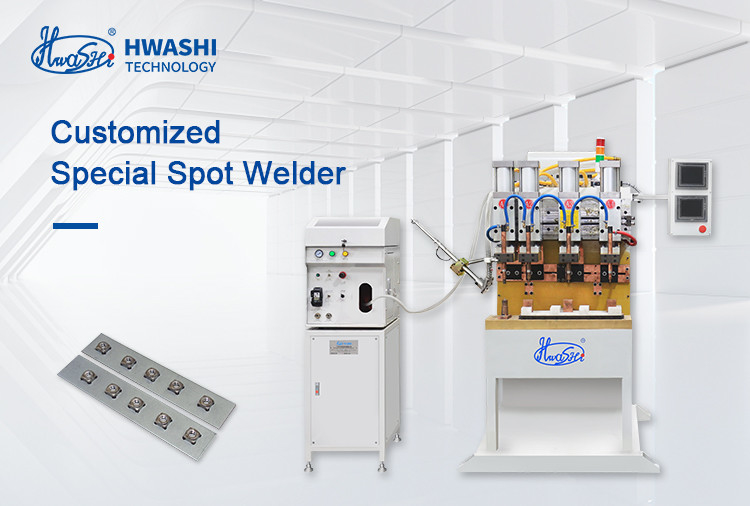

Modelo 2: Máquina de la soldadura por puntos de MultipleHead con el cuenco de alimentación de la nuez
Cuenco de alimentación de la nuez automática | |
Cuatro cabezas soldadoras y plantillas | |
Regulador de la pantalla táctil | |
Muestra |
Modelo 3: Máquina automática de la soldadura por puntos con la tabla rotatoria para la abrazadera de tubo
Tabla rotatoria con 8 plantillas | |
Brazo mecánico para descargar el tubo para afianzar con abrazadera después de soldar con autógena | |
Regulador de la pantalla táctil | |
Muestra |
Modelo 4: Máquina automática de la soldadura por puntos de la nuez con la tabla doble del CNC con la plantilla
tablas dobles del CNC con las plantillas | |
Cuenco de alimentación de la nuez automática | |
Plantilla después de cargar el producto | |
Foto del producto después de soldar con autógena |
Especificaciones de la soldadora
Modelo | WL-MF-130K |
Energía entrada (V/φ) | 380/3 |
Poder clasificado (KVA) | 130kva |
Material aplicable | Soldadura de la nuez a la hoja de metal |
Max Short Circuit Current (KA) | 23 |
Fuerza del electrodo (kilogramos) | 1000 |
Movimiento del electrodo (milímetros) | 100 |
Dimensión (L*W*H) | 950mm*800mm*1675m m |
Garantía | 1 año |
Especificaciones del cuenco de alimentación de la nuez automática
Artículos | Parámetros | |
Sistema de alimentación automático |
Voltaje entrado | el 220V±10% 50HZ |
Energía entrada | 0.35KVA | |
Velocidad de la placa de la vibración | 60-100pcs/min | |
Tamaños convenientes de las nueces | M4-M16 | |
Forma conveniente de las nueces |
Cuadrilátero, cuadrado, hexagonal, hexágono, reborde, círculo |
|
Capacidad de la transmisión | 40-60pcs/min | |
Ángulos de la transmisión | 30-50° | |
Método de la transmisión | Deslizar el carril o el tipo electromágnetico | |
Tamaño de la placa de la vibración | 302m m | |
Cantidad del almacenamiento de las nueces | 20000 PC | |
Sistema de la soldadura de resistencia | Voltaje entrado | el 380V±10% 50HZ (bifásico) |
Energía entrada | 150KVA | |
Voltaje secundario | AC10.8V | |
Max Short Circuit Current | 3800A | |
Presión del electrodo | 1000kg | |
Presión de alimentación | 150kg | |
Presión de aire | ≧0.6Mpa | |
Presión de agua |
≧0.1Mpa |

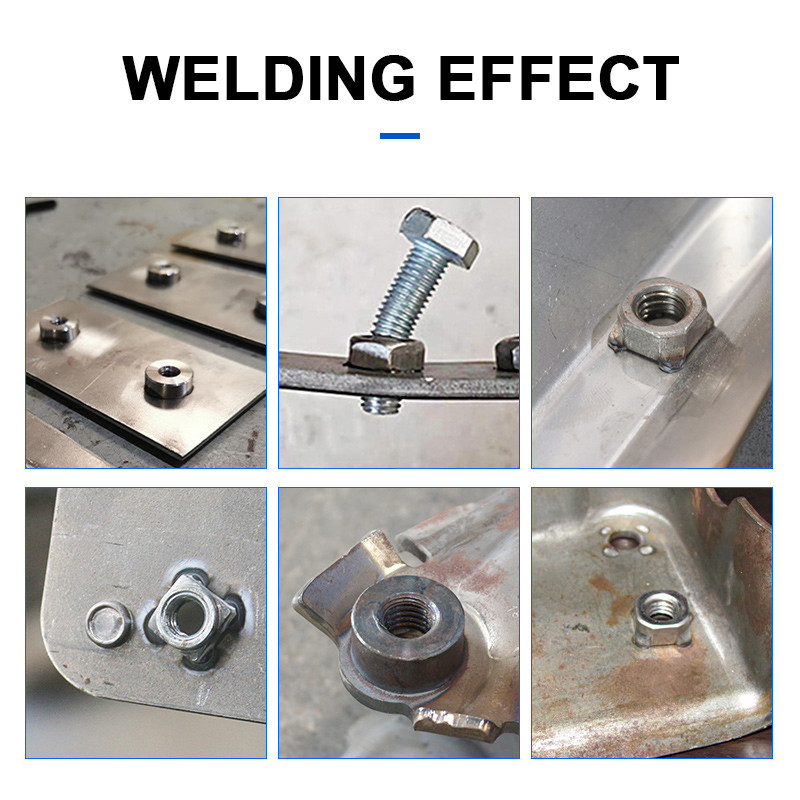

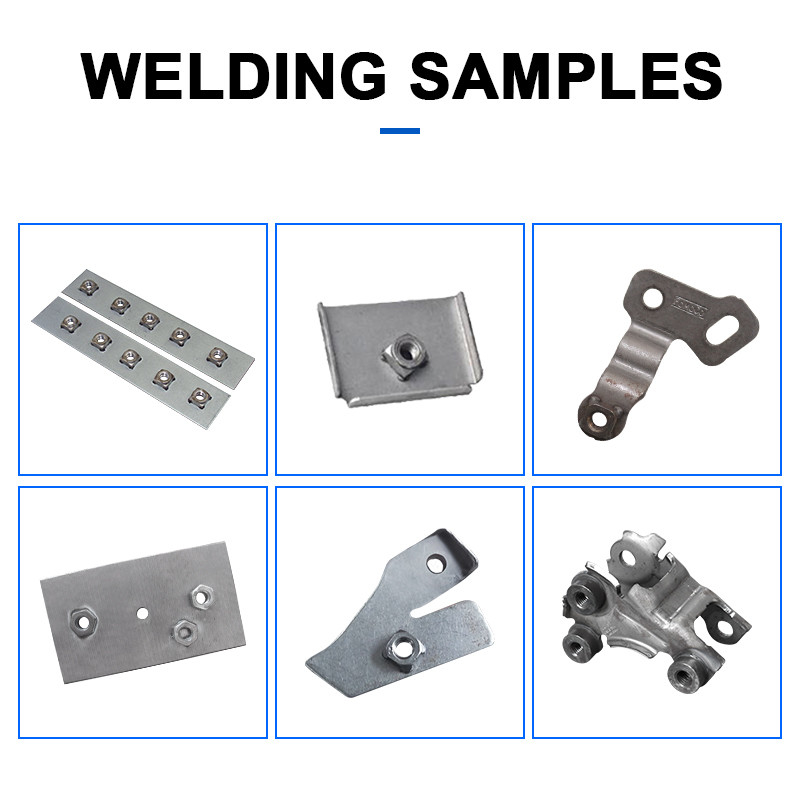

USO Y MUESTRAS
