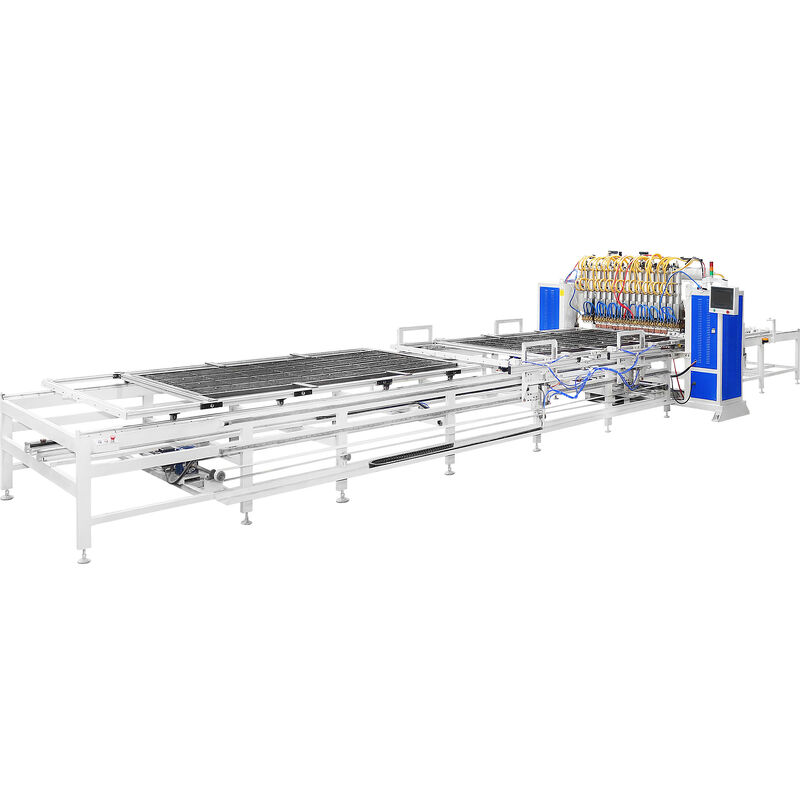

Hwashi Gantry Soldadora de malla de alambre de múltiples cabezas Sistema de soldadura de fila de alta velocidad

Presentamos la soldadora de malla de alambre de cabezales múltiples Hwashi Gantry— un sistema de soldadura de alta producción con múltiples cabezales de soldadura montados en una viga de pórtico móvil para soldadura en hileras simultáneas. Capaz de soldar una fila completa de puntos de contacto en una sola pasada, esta máquina acelera drásticamente la producción de paneles de malla. Los sistemas de bastidor bidireccionales o de doble capa opcionales permiten ciclos de soldadura automatizados continuos con una mínima intervención del operador.

La soldadora de malla de alambre de cabezales múltiples Hwashi Gantry está diseñada parasoldadura por hileras de alta velocidaden la producción de mallas de alambre. Múltiples cabezales de soldadura están montados en unviga de pórtico móvilque se puede ajustar horizontalmente para variar el espacio entre los puntos de soldadura, acomodando diferentes especificaciones de malla sin cambiar las herramientas.

El sistema soportados o más fuentes de alimentación de soldadura MFDCoperando en paralelo, con cada cabezal entregando corriente de soldadura constante simultáneamente. Esto significa que se puede completar una fila completa de intersecciones de cables en una sola pasada, lo que reduce drásticamente el tiempo del ciclo en comparación con la soldadura secuencial de un solo cabezal.

Elsistema de rack de doble capa o bidireccionalpermite una producción continua: un estante de material ingresa a la zona de soldadura mientras el otro se carga, y la dirección del flujo de material se puede invertir para optimizar el diseño del taller. Los operadores simplemente colocan el cable en el dispositivo, inician el ciclo y retiran el panel terminado.

Esta máquina es la opción ideal para los fabricantes que producenproductos de malla estándar de gran volumendonde la velocidad y la consistencia son primordiales.

El sistema de pórtico de cabezales múltiples logra una soldadura en hileras de alta velocidad mediante una operación paralela sincronizada:

1. Colocación de cables— Los operadores colocan los cables longitudinales y transversales en el estante del dispositivo de acuerdo con las especificaciones de la malla.
2. Ajuste del espacio entre cabezales— Los cabezales de soldadura en la viga del pórtico se colocan horizontalmente para igualar el espaciado de los cables.
3. Posicionamiento del haz— La viga del pórtico se mueve a lo largo del eje Y para alinearse con la primera fila de intersecciones de cables

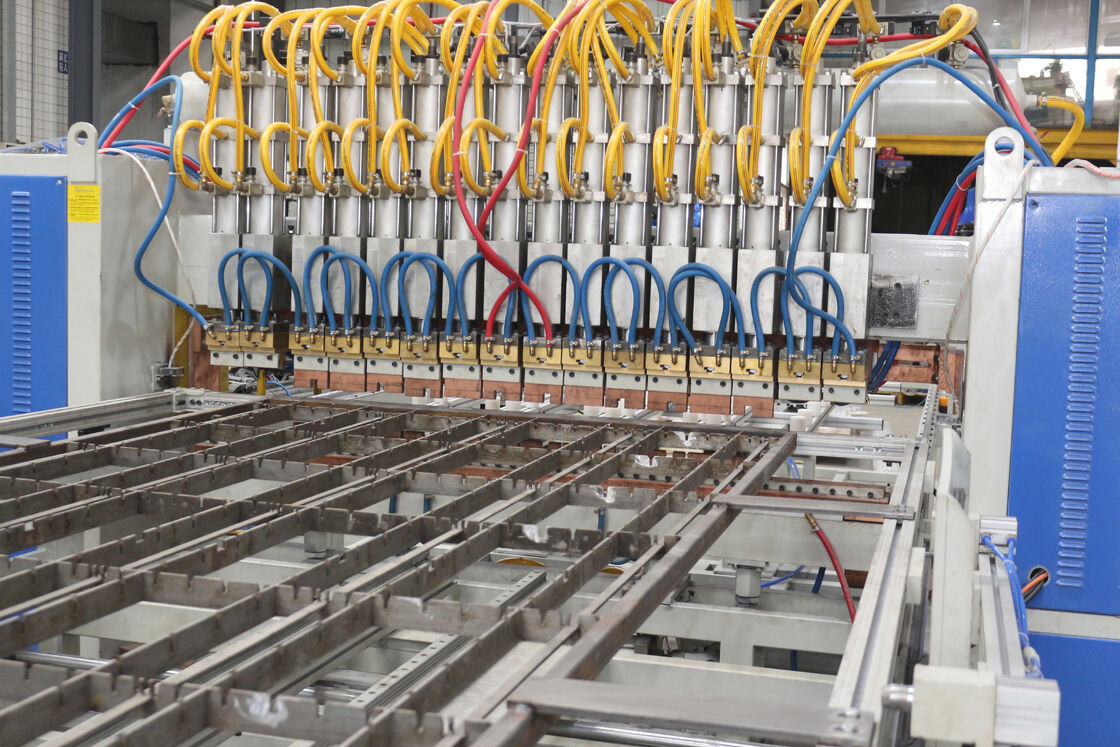

4. Soldadura por hileras simultánea— Todos los cabezales de soldadura montados descienden simultáneamente, suministrando corriente MFDC a cada intersección de la fila a la vez
5. Travesía del haz— Una vez completada la fila, la viga del pórtico avanza hasta la posición de la siguiente fila.
6. Completar fila por fila— El proceso se repite hasta que todas las filas estén soldadas, completando el panel completo.
7. Descarga de Paneles y Cambio de Rack— Se retira el panel terminado; El sistema puede cambiar al segundo bastidor precargado si el modo bidireccional está activo.
