Name: Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-150K*2
Price: 30,000.00 USD
Availability: InStock

Hogar > Productos > Máquina de soldadura de malla de alambre >

Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout

Hwashi SQ-MF25K gantry wire mesh welder

auto wire layout mesh welding machine

wire mesh welder with gantry system

Lugar de origen:

Porcelana

Nombre de la marca:

HWASHI

Certificación:

Número de modelo:

WL-SQ-150K*2

Éntrenos en contacto con

Pida una cita

Detalles del producto

Nombre del producto:

Hwashi Máquina de soldadura por puntos de malla de alambre de cabeza múltiple automática para estant

dimensión (largo*ancho*alto):

Según su producto

Peso:

Según su producto

Componentes principales:

PLC, motor, motor

Garantía:

1 año

Fuente de energía de soldadura:

AC / MF DC

Potencia de entrada:

3Φ4W 380V±10%, 50/60Hz

Capacidad de energía MFDC:

6× 25KVA (150KVA en total)

frecuencia del inversor:

1000Hz

Precisión del control de corriente:

±1%

Pago y términos de envío

Cantidad de orden mínima

1 juego

Precio

Negociable

Detalles de empaquetado

Paquete de madera digna de mar o película de PVC para FCL

Tiempo de entrega

30 - 45 días hábiles después de recibir su pago

Condiciones de pago

LC, T/T

Capacidad de la fuente

50 juegos por mes

Productos relacionados

Vídeo

Máquina de soldadura de malla de alambre industrial con ancho de soldadura efectivo de 1200 mm y longitud de 3000 mm con fuente de alimentación MF DC de tres fases para una salida de soldadura estable y automatizada

Consiga el mejor precio

Vídeo

Máquina de soldadura automática de malla de alambre con velocidad máxima de cableado de 200 mm/s y curvatura 2D del mango de alambre con garantía de 1 año

Consiga el mejor precio

Vídeo

Máquina de soldadura de malla de alambre con suministro de energía MF DC de tres fases 1200 mm ancho de soldadura eficaz y 3000 mm de longitud

Consiga el mejor precio

Vídeo

Máquina de soldadura de malla de alambre con suministro de energía MF DC de tres fases 1200 mm ancho de soldadura eficaz y 3000 mm de longitud

Consiga el mejor precio

Éntrenos en contacto con

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contacto ahora

Descripción de producto

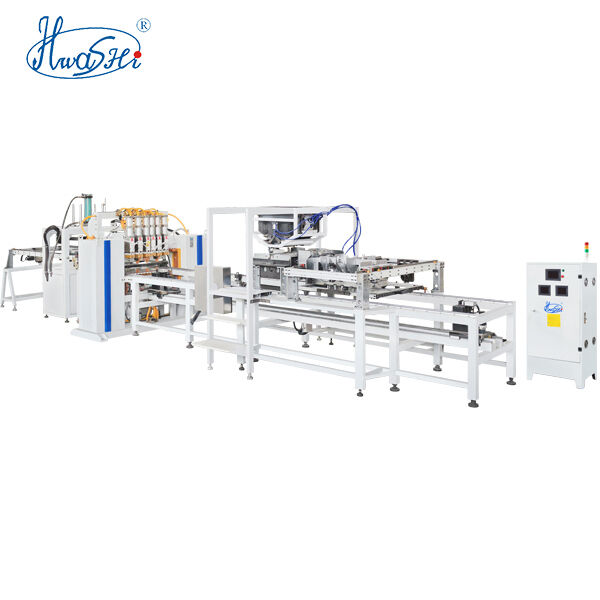

Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout

Auto Wire. One-Touch Welding. 4* Output.

Introducing the Hwashi SQ-MF25K Automatic Wire Mesh Gantry Welder — a revolutionary production system featuring automatic wire layout, multi-point wiring, and fully automated feeding for large-scale mesh fabrication. Engineered for supermarket shopping carts, storage cages, pet crates, warehouse rack shelving, and guardrail mesh panels. This machine transforms manual-intensive mesh production into a streamlined, high-efficiency operation.

Product Description

The SQ-MF25K is a fully automated gantry wire mesh welding system designed for high-volume production of standard and custom-shaped large mesh panels. The system combines five independent wire layout mechanisms with six MFDC inverter power supplies to deliver unprecedented welding speed and consistency.

What makes the SQ-MF25K a game-changer is its complete automation workflow — automatic wire arrangement, automatic feeding, automatic welding, and automatic panel discharge. The transformation speaks for itself: before automation, 8 workers in 2 shifts produced 800 pieces/day; after SQ-MF25K installation, just 2 operators oversee 3,200 pieces/day — a 4* efficiency boost with 99.5% pass rate and an 8-month ROI.

This is the ultimate solution for mesh manufacturers seeking to eliminate labor bottlenecks, reduce production costs, and scale output without expanding workforce.

Product Details

Working Principle

The SQ-MF25K combines four core subsystems working in perfect synchronization:

Gantry Frame Structure — Provides rigid support for multi-head welding array and wire layout mechanisms
5-Set Automatic Wire Layout System — Precisely positions longitudinal and transverse wires before welding

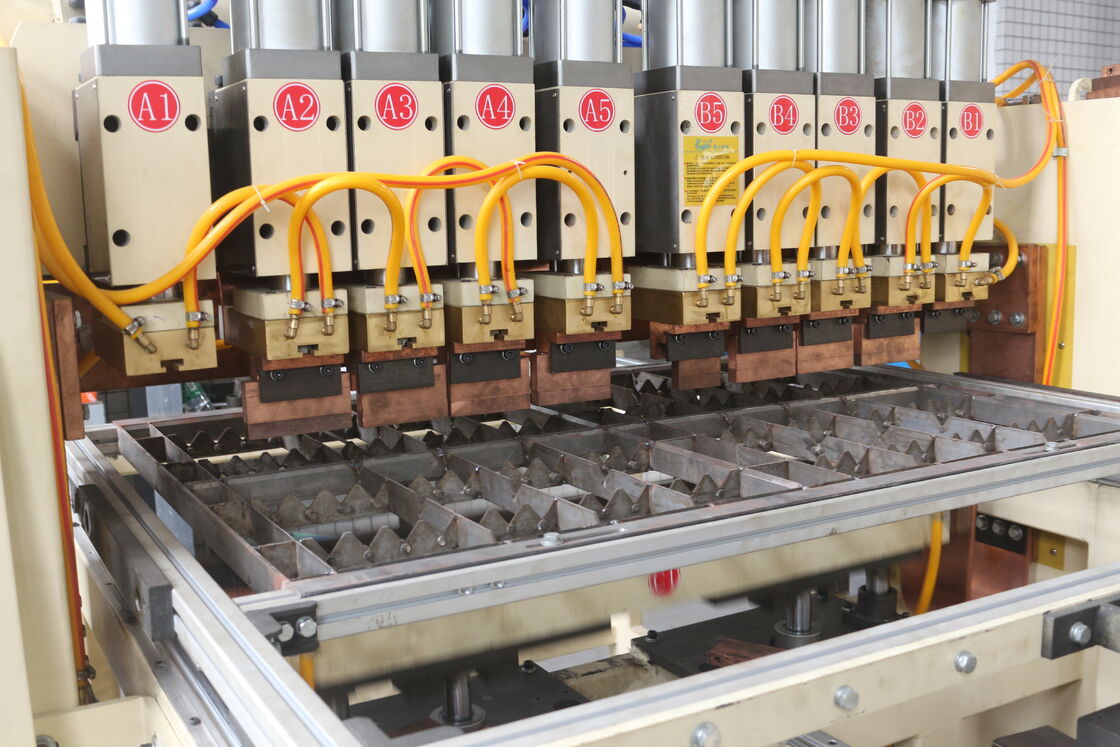

6-Set MFDC Inverter Power Supplies — Delivers medium-frequency direct current to multiple welding heads simultaneously
Automatic Feeding & Discharge System — Moves workpieces through the welding cycle without manual intervention

The HMI control panel allows operators to configure wire spacing, mesh dimensions, and welding patterns for different product specifications.

Key Features

Feature	Specification
Automation Level	Fully automatic — wire layout + feeding + welding
Layout Mechanisms	5 independent wire arrangement units
Power Supplies	6* MFDC inverter units (25KVA each)
Feeding System	Automatic servo-driven feeding & discharge
Weld Speed	Up to 3,200 pieces/day (vs. 800 manual)
Operator Requirement	2 operators per shift (vs. 8 manual)
Pass Rate	99.5% first-pass yield
ROI Period	8 months
Duty Cycle	≥50% continuous production

Technical Specifications

Parameter	Specification
Model	SQ-MF25K
Input Power	3Φ4W 380V±10%, 50/60Hz
MFDC Power Capacity	6* 25KVA (150KVA total)
Inverter Frequency	1000Hz
Current Control Accuracy	±1%
Duty Cycle	≥50%
Repeat Positioning Accuracy	≤±0.15mm
Cooling System	Water-cooled
Certifications	ISO 9001, CE
