Máquina automática de soldadura de costuras Hwashi para juntas de alta resistencia con velocidad de rueda de soldadura ajustable y capacidad de rotación de 360°

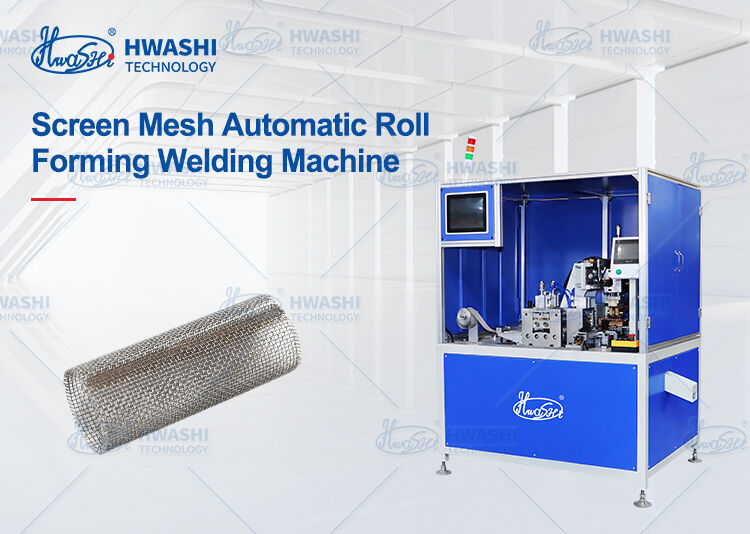

Máquina automática de soldadura enrollable de malla de filtro
Descripción general del producto
Cada cartucho de filtro industrial comienza de la misma manera: una lámina plana de malla de alambre tejido que debe enrollarse con precisión en un cilindro y soldarse sin dañar la delicada estructura de la malla. Si se rueda mal, el cilindro quedará deformado. Si realiza una soldadura incorrecta, quemará la malla, distorsionará las aberturas o dejará una costura con fugas. De cualquier manera, el filtro falla.
La máquina soldadora enrollable automática de malla filtrante de Hwashi resuelve ambos problemas en un proceso único e integrado. Entrada de malla plana; De él sale un cartucho filtrante perfectamente redondo y soldado. Sin enrollado manual. Sin paso de costura separado. Sin reelaboración. Ya sea que esté produciendo cartuchos de filtro para tratamiento de agua, separación de petróleo y gas, filtración automotriz o procesamiento de alimentos, esta máquina ofrece una geometría cilíndrica consistente y costuras de soldadura herméticas, turno tras turno, año tras año.
¿Qué hace que esta máquina sea diferente?
Laminar y soldar en un ciclo continuo
La producción de filtros tradicional requiere dos operaciones separadas: enrollar la malla en un cilindro en una máquina y luego transferirla a una soldadora de costura. Eso es el doble de mano de obra, el doble de manipulación y el doble de posibilidades de deformación entre pasos. Esta máquina integra ambas funciones (alimentación automática, perfilado de precisión y soldadura de costura continua) en un ciclo continuo. La malla nunca sale de la máquina entre el laminado y la soldadura, por lo que la alineación es perfecta en todo momento.
Suave con la malla, resistente con las costuras
La malla de alambre tejido es implacable. Demasiada presión durante el enrollado aplasta el tejido. Demasiado calor durante la soldadura derrite los alambres o distorsiona las aberturas de la malla alrededor de la costura. El mecanismo de rodadura de esta máquina aplica presión calibrada para formar un cilindro suave sin deformar la estructura de la malla, mientras que el sistema de soldadura de costura MFDC ofrece energía concentrada y controlada que crea una costura fuerte y a prueba de fugas sin sobrecalentar la malla circundante.
Cambio rápido para múltiples tamaños de cartuchos
Los fabricantes de filtros rara vez producen un solo tamaño. Esta máquina se adapta a una variedad de diámetros y longitudes de cartuchos con herramientas de rodillo de cambio rápido y parámetros de soldadura programables. Cambie de un filtro de agua de 2 pulgadas a un cartucho industrial de 6 pulgadas en menos de 20 minutos: cambie los rodillos formadores, seleccione el programa almacenado y listo. Se pueden almacenar hasta 101 programas de soldadura, cada uno con configuraciones personalizadas de corriente, velocidad y superposición.
Costuras herméticas que pasan todas las pruebas.

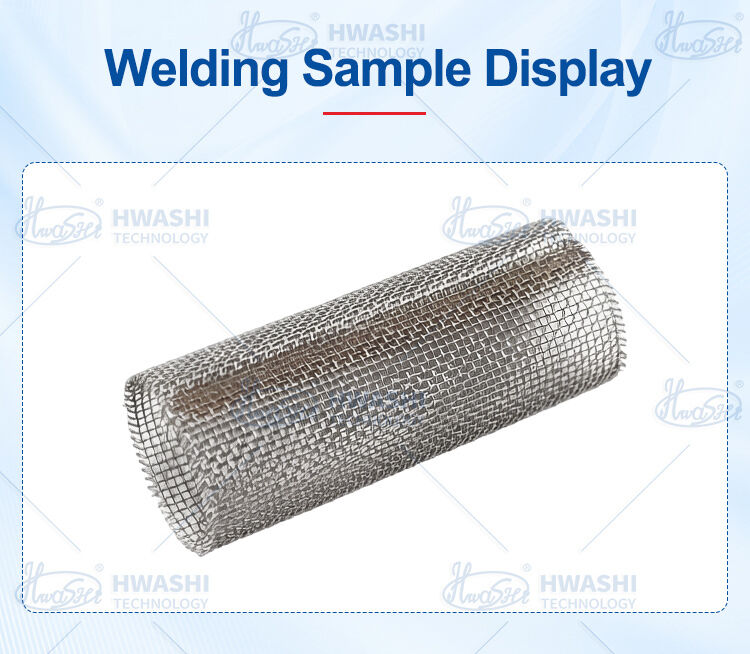

Para las aplicaciones de filtración, la integridad de la costura no es opcional; es la diferencia entre un filtro que funciona y uno que evita los contaminantes. El proceso de soldadura de costura continua produce pepitas de soldadura superpuestas que forman una junta hermética a los gases y a los líquidos. Ya sea que su filtro funcione a baja presión en un sistema de agua residencial o a alta presión diferencial en un circuito hidráulico industrial, la costura se mantiene.
Diseñado para producción de filtros 24 horas al día, 7 días a la semana
El sistema de refrigeración forzada por agua tanto para el transformador de soldadura como para las ruedas de soldadura de costura garantiza un rendimiento térmico estable durante ciclos de producción prolongados. El control continuo de velocidad de frecuencia variable permite un ajuste suave y consistente de la velocidad de soldadura para adaptarse a diferentes tipos de malla y calibres de alambre. Sin sobrecalentamiento, sin tiempo de inactividad para enfriamiento, sin variación en la calidad de la soldadura a medida que avanza el turno.
Detalles del producto
Configuración de la máquina
La máquina está diseñada para funcionamiento independiente o integración en líneas de producción de filtros automatizadas:
| Configuración |
Unidad independiente |
Sistema en línea |
| Mejor para |
Producción por lotes, múltiples tamaños |
Producción de gran volumen y tamaño único |
| Modo de carga |
Alimentación manual o automática |
Totalmente automático desde desbobinador |
| Tiempo de cambio |
15-20 minutos |
20-30 minutos |
| Huella |
Compacto, de una sola estación |
Diseño de línea personalizado |
Sistemas centrales
Mecanismo de perfilado
Los rodillos formadores diseñados con precisión dan forma a la malla de alambre plano en un cilindro liso con diámetro y redondez consistentes. La separación entre rodillos y la presión son ajustables para adaptarse a diferentes espesores de malla y calibres de alambre sin aplastar el patrón de tejido. El proceso de conformado produce cilindros listos para la soldadura de costura inmediata, sin necesidad de un paso de conformado secundario.
Sistema de soldadura de costura
La soldadura continua de costura por rodillos (también conocida como soldadura por rodillos o soldadura de costura por resistencia) crea una serie superpuesta de pepitas de soldadura a lo largo de la costura longitudinal. Las ruedas de soldadura aplican presión y corriente simultáneamente mientras el cilindro gira, produciendo una costura continua y a prueba de fugas. Disponible con orientación de rueda de soldadura horizontal o vertical según el diámetro del cilindro y el diseño de producción.
Fuente de alimentación MDC
La fuente de alimentación de CC con inversor de frecuencia media ofrece energía de soldadura precisa y controlada con un factor de potencia superior y un ahorro de energía superior al 30 % en comparación con los sistemas de CA convencionales. El rápido tiempo de aumento de la corriente es ideal para mallas de alambre delgadas, ya que entrega suficiente energía para una pepita fuerte sin un aporte prolongado de calor que dañaría la malla circundante.
Sistema de alimentación
Alimentación de malla servoaccionada con velocidad ajustable y control de longitud. Compatible con láminas de malla precortadas o tira de malla continua proveniente de un desbobinador. La precisión de la alimentación garantiza una superposición constante en la costura para una calidad de soldadura confiable en cada pieza.
Sistema de control
PLC industrial con pantalla táctil a color HMI. Configuración intuitiva de parámetros para corriente de soldadura, velocidad de soldadura, presión del rodillo y relación de superposición. Monitoreo en tiempo real de todas las variables clave del proceso. Datos de soldadura exportables vía USB o red. Los niveles de operador protegidos por contraseña evitan cambios de parámetros no autorizados.
