Máquina de soldadura automática de costura Hwashi para juntas de alta resistencia con velocidad de rueda de soldadura ajustable y capacidad de rotación de 360°

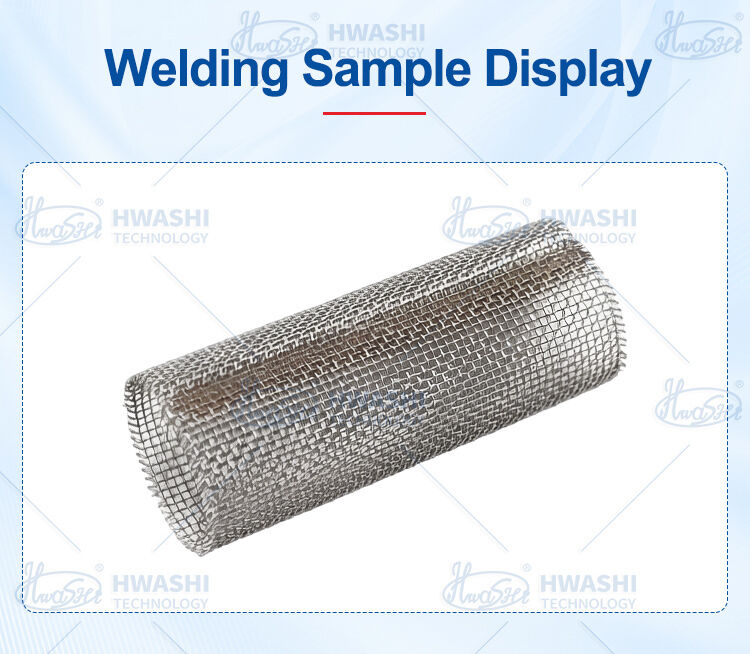

Cada cartucho de filtro industrial comienza de la misma manera: una hoja plana de malla de alambre tejido que debe ser enrollada con precisión en un cilindro y soldada sin dañar la delicada estructura de la malla.Si el rollo está malSi la soldadura es incorrecta, se quema a través de la malla, se deforman las aberturas, o se deja una costura que se filtra.

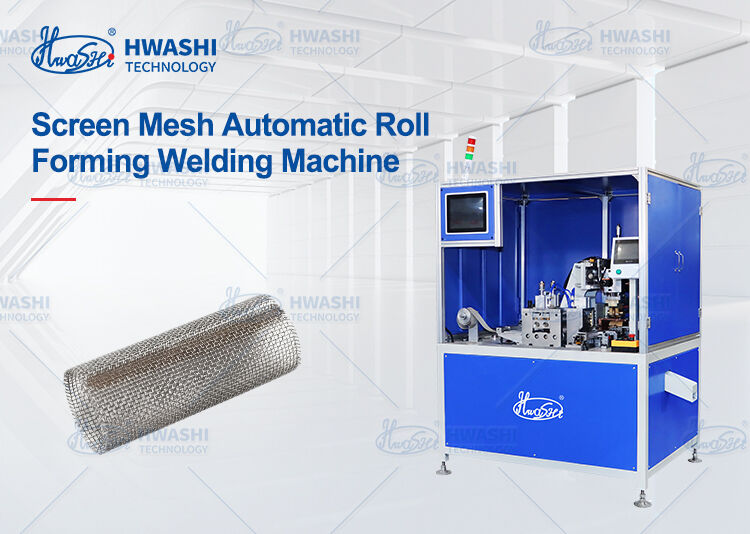

La máquina de soldadura automática de malla de filtro automática de Hwashi resuelve ambos problemas en un solo proceso integrado.No hay rodadura manualSi usted está produciendo cartuchos de filtro para el tratamiento del agua, separación de petróleo y gas, filtración automotriz, o procesamiento de alimentos,Esta máquina ofrece una geometría cilíndrica consistente y costuras de soldadura herméticas, año tras año.

La producción de filtros tradicionales requiere dos operaciones separadas: enrollar la malla en un cilindro en una máquina, luego transferirla a una soldadora de costuras. Eso es el doble de trabajo, el doble de manejo,y el doble de posibilidades de deformación entre pasosEsta máquina integra las dos funciones: alimentación automática, moldeo de rollos de precisión y soldadura continua de costuras en un ciclo continuo.La malla nunca deja la máquina entre el laminado y la soldadura, por lo que la alineación es perfecta cada vez.

La malla de alambre tejido es implacable. Demasiada presión durante el laminado aplasta el tejido. Demasiado calor durante la soldadura se derrite a través de los alambres o distorsiona las aberturas de la malla alrededor de la costura.El mecanismo de laminación de esta máquina aplica una presión calibrada para formar un cilindro liso sin deformar la estructura de malla, mientras que el sistema de soldadura por costura MFDC proporciona energía concentrada y controlada que crea una costura fuerte y a prueba de fugas sin sobrecalentar la malla circundante.un cartucho de filtro con aberturas de malla uniformes y una unión soldada fiable,.

Los fabricantes de filtros rara vez producen solo un tamaño. Esta máquina tiene una gama de diámetros y longitudes de cartuchos con herramientas de rollo de cambio rápido y parámetros de soldadura programables.Cambiar de un filtro de agua de 2 pulgadas a un cartucho industrial de 6 pulgadas en menos de 20 minutosSe pueden almacenar hasta 101 programas de soldadura, cada uno con ajustes de corriente, velocidad y superposición personalizados.

Para las aplicaciones de filtración, la integridad de la costura no es opcional, es la diferencia entre un filtro que funciona y uno que evita los contaminantes.El proceso de soldadura de costura continua produce pepitas de soldadura superpuestas que forman un gas herméticoSi su filtro funciona a baja presión en un sistema de agua residencial o a alta presión diferencial en un circuito hidráulico industrial, la costura se mantiene.

El sistema de enfriamiento por agua forzada tanto para el transformador de soldadura como para las ruedas de soldadura de costura garantiza un rendimiento térmico estable durante las tandas de producción prolongadas.El control de velocidad sin pasos de frecuencia variable permite unaNo hay sobrecalentamiento, no hay tiempo de inactividad para enfriar, no hay variación en la calidad de la soldadura a medida que avanza el cambio.

La máquina está diseñada para su funcionamiento independiente o su integración en líneas de producción de filtros automatizados:

Mecanismo de moldeado de rodillosLos rollos de formación de ingeniería de precisión forman una malla de alambre plana en un cilindro liso con un diámetro y una redondez constantes.El hueco de rodadura y la presión son ajustables para acomodar diferentes espesores de malla y calibres de alambre sin aplastar el patrón de tejidoEl proceso de moldeado produce cilindros listos para la soldadura de costura inmediata sin necesidad de un paso de moldeado secundario.

Sistema de soldadura por costuraLa soldadura continua de costura de rodillos (también conocida como soldadura de rodillos o soldadura de costura de resistencia) crea una serie superpuesta de pepitas de soldadura a lo largo de la costura longitudinal.Las ruedas de soldadura aplican presión y corriente simultáneamente mientras el cilindro gira, que produce una costura continua y a prueba de fugas. Disponible en orientación horizontal o vertical de la rueda de soldadura dependiendo del diámetro del cilindro y la disposición de producción.

Fuente de alimentación de MFDCLa fuente de alimentación DC de inversor de frecuencia media proporciona energía de soldadura precisa y controlada con un factor de potencia superior y un ahorro de energía de más del 30% en comparación con los sistemas convencionales de CA.El tiempo de aumento de la corriente rápida es ideal para malla de alambre delgado, proporcionando suficiente energía para una pepita fuerte sin entrada de calor prolongada que dañaría la malla circundante.

Sistema de alimentaciónAlimentación de malla servo impulsada con control de velocidad y longitud ajustable. Compatible con hojas de malla pre-cortadas o tira de malla continua de un desenrollador.La precisión de alimentación asegura una superposición constante en la costura para una calidad de soldadura confiable en cada parte.

Sistema de controlPLC industrial con HMI de pantalla táctil a color. Configuración de parámetros intuitiva para la corriente de soldadura, velocidad de soldadura, presión de rodillo y relación de superposición. Monitoreo en tiempo real de todas las variables clave del proceso.Datos de soldadura exportables a través de USB o redLos niveles de operadores protegidos por contraseña evitan cambios de parámetros no autorizados.
