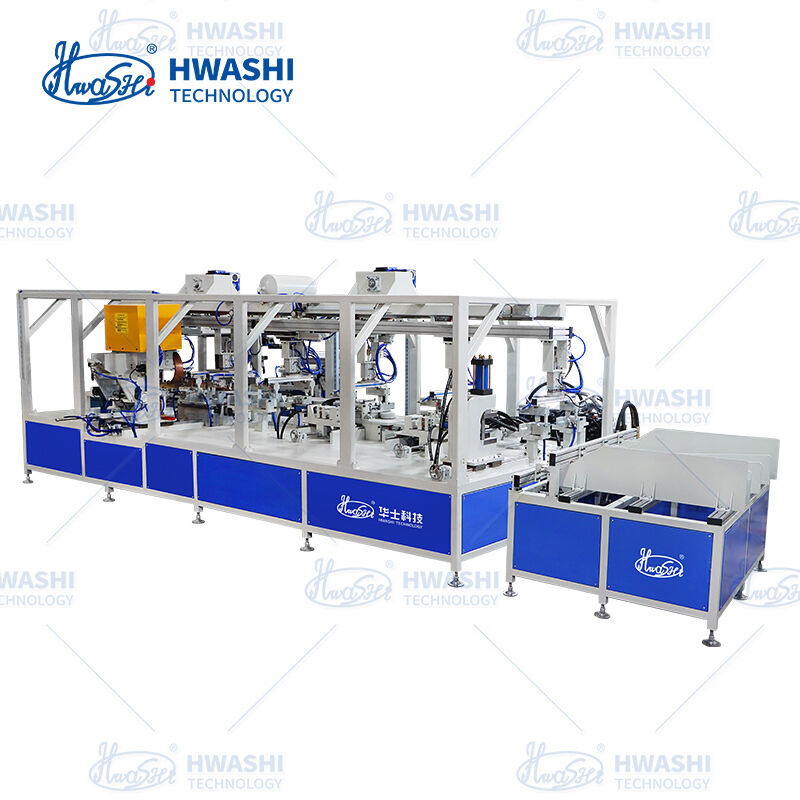

Línea de producción automática de estantes de planchas de planchado con operación totalmente no tripulada, sistema de sujeción patentado y soldadura multipunto

La línea de producción logra una verdadera automatización de extremo a extremo: alimentación automática de tubos → punzonado → doblado → soldadura combinada → descarga de producto. Los operadores solo son necesarios para el reabastecimiento periódico de material y la inspección de calidad, lo que reduce la mano de obra directa de 4 a 6 trabajadores por turno a 1 o 2 personas de monitoreo. Esto se traduce en importantes ahorros en costos laborales y elimina la variación de calidad inducida por el hombre.

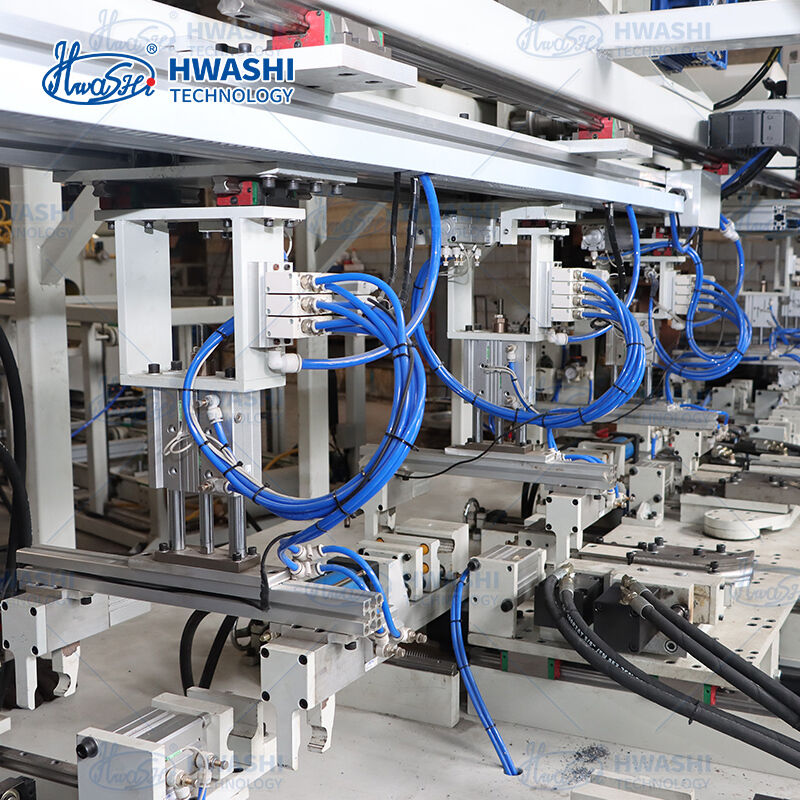

El mecanismo de sujeción patentado de Hwashi (Patente No. CN202511755556.6) garantiza que las piezas de trabajo estén ubicadas con precisión y sujetadas firmemente antes de aplicar la corriente de soldadura. Las características del sistema:

• Mordazas de posicionamiento con resorte que se adaptan automáticamente a las variaciones del diámetro del tubo
• Confirmación de contacto eléctrico: la corriente de soldadura solo fluye después de que el sistema de sujeción verifica el posicionamiento correcto de la pieza.
• Interbloqueo de seguridad integrado que evita la soldadura en piezas desalineadas o faltantes

Esto elimina defectos comunes como soldaduras perdidas, juntas desplazadas y penetración inconsistente que afectan a las operaciones semiautomáticas.

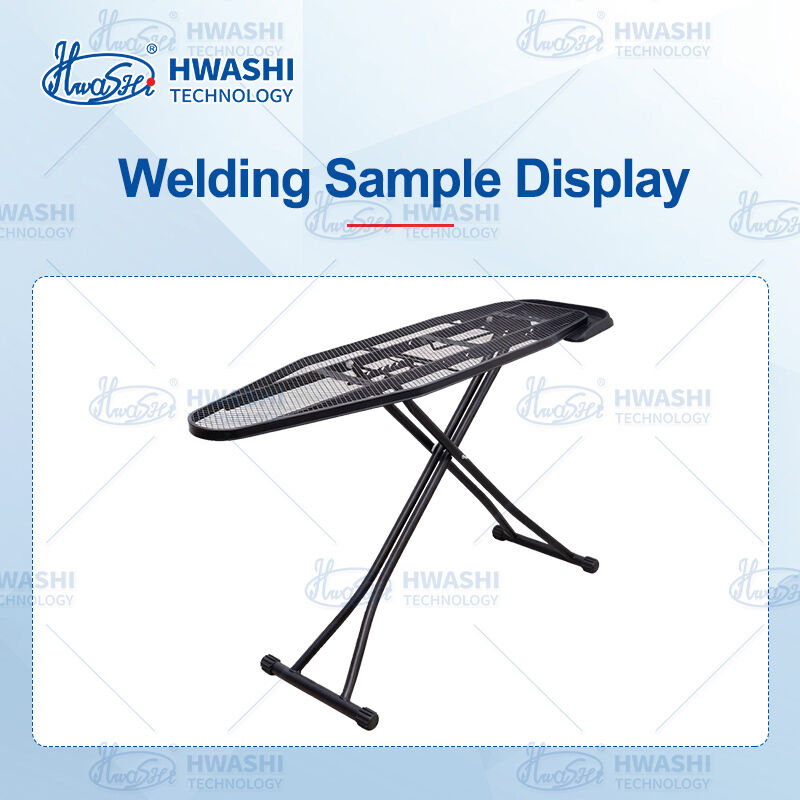

Múltiples cabezales de soldadura funcionan simultáneamente para completar todas las conexiones de las juntas en un solo ciclo. Para el marco en X de una tabla de planchar típica, esto significa que tanto las esquinas del marco superior como las juntas de pivote de las patas se sueldan a la vez, lo que reduce el tiempo del ciclo entre un 60 y un 70 % en comparación con la soldadura secuencial de un solo punto. Cada cabezal de soldadura presenta parámetros de corriente, tiempo y presión ajustables de forma independiente para obtener resultados óptimos en cada ubicación de unión.

Las unidades de servodoblado CNC de alta precisión ofrecen ángulos y radios de plegado consistentes a lo largo de miles de ciclos de producción. Los parámetros de doblado se almacenan como parte de la receta del producto, lo que permite el cambio instantáneo entre diferentes diseños de tablas de planchar sin necesidad de recalibración manual.

Para clientes que requieren la más alta calidad de soldadura, la línea puede equiparse con fuentes de alimentación MFDC (CC de media frecuencia) en lugar de sistemas de CA convencionales:

• HMI con pantalla táctil a color y navegación de menú intuitiva
• Gestión de recetas: almacene y recupere programas de soldadura para múltiples modelos de productos
• Monitoreo de producción en tiempo real: recuento de ciclos, indicadores de calidad de soldadura, alertas de fallas
• El acceso a los parámetros protegido por contraseña evita cambios no autorizados
• Detección automática de fallos con visualización de códigos de error y alarma.
• Retención de datos durante un corte de energía (batería de respaldo de 10 años)

La línea admite un cambio rápido entre diferentes especificaciones de tablas de planchar (diferentes anchos de marco, geometrías de patas y diámetros de tubos) a través de programas de soldadura almacenados y módulos de accesorios de cambio rápido. El tiempo de cambio típico es inferior a 30 minutos, lo que permite una producción económica de múltiples SKU en una sola línea.

Para clientes que requieren la más alta calidad de soldadura, la línea puede equiparse con fuentes de alimentación MFDC (CC de media frecuencia) en lugar de sistemas de CA convencionales:

• Precisión de control de corriente superior con tiempo de respuesta más rápido
• Mayor factor de potencia (0,85-0,90) para ahorrar energía
• Carga trifásica equilibrada con mínimo impacto en la red
• Reducción de salpicaduras y zona afectada por el calor para juntas más limpias
