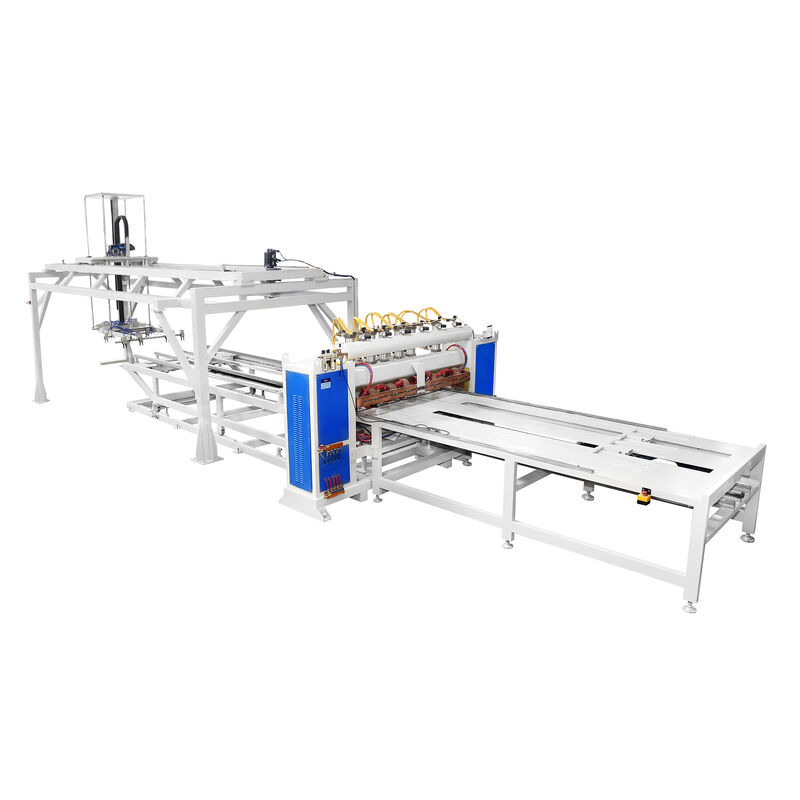

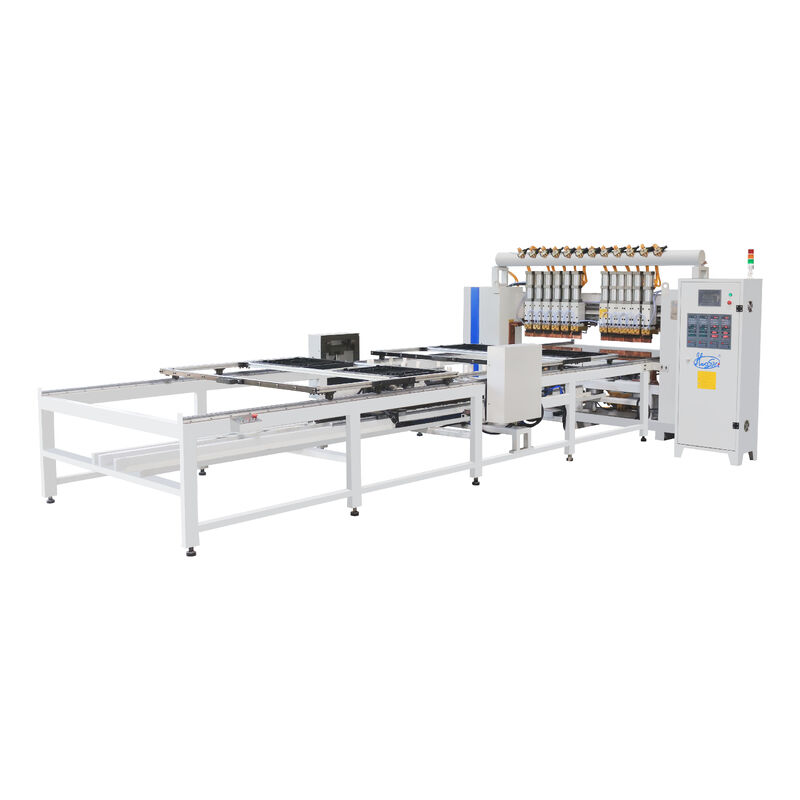

Name: Máquina automática de soldadura por condensador de alta velocidad con ancho efectivo ajustable y fuente de alimentación MFDC para la producción de condensadores de tubos de alambre
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Hogar > Productos > soldadora del condensador >

Máquina automática de soldadura por condensador de alta velocidad con ancho efectivo ajustable y fuente de alimentación MFDC para la producción de condensadores de tubos de alambre

máquina de soldadura por condensador automática con potencia MFDC

Saldadoras de condensadores de tubos de alambre de alta velocidad

máquina de soldadura con condensador de ancho ajustable

Lugar de origen:

Porcelana

Nombre de la marca:

HWASHI

Certificación:

Número de modelo:

WL-SQ-MF160Kx2

Éntrenos en contacto con

Pida una cita

Detalles del producto

Nombre del producto:

Línea de producción de condensadores de tubos de alambre de refrigerador Máquina de soldadura Máquin

Dimensión (largo* ancho* alto):

5000x2400x2200m m

Peso:

2500 kg

Ancho efectivo de soldadura:

600-1000m m (modificado para requisitos particulares)

Garantía:

1 año

Transformador:

Transformador de la frecuencia intermedia DC

Pago y términos de envío

Cantidad de orden mínima

1 juego

Precio

Negociable

Detalles de empaquetado

Paquete de madera digno del mar de película del PVC para FCL

Tiempo de entrega

30 - 60 días laborables recibieron después su pago

Condiciones de pago

LC, T/T

Capacidad de la fuente

50 juegos por mes

Productos relacionados

Vídeo

Máquina automática de soldadura por condensador de alta velocidad con ancho efectivo ajustable y fuente de alimentación MFDC para la producción de condensadores de tubos de alambre

Consiga el mejor precio

Vídeo

Línea de fabricación de tablas de planchar completamente automática: desde el tubo sin procesar hasta el producto terminado, sin manipulación manual

Consiga el mejor precio

Vídeo

Línea de producción automática de estantes de planchas de planchado con operación totalmente no tripulada, sistema de sujeción patentado y soldadura multipunto

Consiga el mejor precio

Vídeo

Máquina de soldadura por condensador compacto diseñada para una fácil integración en la línea de montaje de refrigeración y aire acondicionado

Consiga el mejor precio

Éntrenos en contacto con

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contacto ahora

Descripción de producto

Máquina automatizada de soldadura de condensadores de alta velocidad con ancho efectivo ajustable para línea de producción de condensadores de tubos de alambre

Descripción general del producto

La máquina de soldadura de condensadores automatizada de alta velocidad es un sistema de soldadura por puntos de cabezales múltiples tipo pórtico diseñado para la fabricación de condensadores de alambre sobre tubo (WOT) de alto volumen. Diseñada específicamente para líneas de producción de refrigeradores, congeladores y refrigeración comercial, la máquina ofrece soldaduras precisas y consistentes de cable a tubo a escala industrial.

Equipada con múltiples cabezales de soldadura sincronizados y un sistema de alimentación de doble capa servoaccionado, la máquina ejecuta todo el ciclo de soldadura automáticamente después de cargar el material, desde el posicionamiento del alambre hasta la soldadura simultánea multipunto y el intercambio de accesorios. El ancho de soldadura efectivo ajustable se adapta a una amplia gama de tamaños de paneles de condensadores, lo que elimina la necesidad de cambios de herramientas dedicados entre las especificaciones del producto.

Ventajas clave

Ciclo de soldadura completamente automatizado

Una vez que el operador carga el tubo serpentino y los alambres de acero en el alimentador de doble capa y presiona el botón de inicio, la máquina ejecuta la secuencia de soldadura completa de forma autónoma, incluido el paso de accesorios, la soldadura simultánea con múltiples cabezales y el intercambio automático de accesorios. El sistema de alimentación de doble capa permite cargar un accesorio mientras se suelda el otro, lo que permite una producción por lotes ininterrumpida y maximiza el rendimiento.

Ancho de soldadura efectivo ajustable

El ancho efectivo de soldadura se puede ajustar libremente para adaptarse a diversas especificaciones del condensador sin modificaciones mecánicas. Ya sea que produzca condensadores estrechos para refrigeradores compactos o paneles anchos para refrigeradores de exhibición comerciales, una sola máquina maneja toda la gama de productos, lo que reduce la inversión de capital y los requisitos de espacio.

Sistema de soldadura de pórtico de cabezales múltiples

Múltiples cabezales de soldadura funcionan simultáneamente, lo que reduce drásticamente el tiempo del ciclo en comparación con las alternativas de un solo cabezal. Cada cabezal se acciona neumáticamente con parámetros de soldadura controlables individualmente (corriente, tiempo, presión), lo que garantiza una calidad de soldadura uniforme en todo el panel del condensador.

Gestión inteligente de parámetros de soldadura

101 modelos de soldadura almacenados con capacidad de cambio rápido para un cambio rápido de producto
3 curvas presurizadas seleccionables para diferentes combinaciones de materiales
Controlado por PLC con pantalla táctil a color HMI para un funcionamiento intuitivo
El almacenamiento de parámetros protegido por contraseña evita cambios no autorizados

Calidad de soldadura superior con potencia MFDC

La fuente de alimentación de CC con inversor de frecuencia media (MFDC) ofrece un ajuste de corriente rápido y preciso con un impacto térmico mínimo en el material circundante. Las características incluyen un factor de potencia más alto (0,85-0,90) en comparación con los sistemas de CA convencionales, carga equilibrada trifásica con interferencia mínima de la red y corriente de cortocircuito secundaria máxima de hasta 40 KA para una fusión confiable de cable a tubo.

Estabilidad de voltaje en condiciones de fábrica

La compensación flotante de voltaje de red incorporada garantiza que cuando la energía de entrada fluctúa dentro de ±10%, el voltaje de salida secundario permanece dentro de ±3% de su valor establecido, lo cual es fundamental para mantener una calidad de soldadura constante en instalaciones con suministro de energía inestable.

Especificaciones técnicas

Parámetro	Especificación
Modelo	WL-SQ-150K×2 (Personalizable)
Potencia de entrada	Trifásico 380V±10% 50/60Hz
Capacidad nominal	150 KVA × 2 (Personalizable: 100 KVA, 160 KVA)
Ciclo de trabajo nominal	50%
Ajuste de voltaje secundario	2 pasos
Corriente de cortocircuito secundaria máxima	40 KA
Grado de aislamiento del transformador	Grado F
Compensación de voltaje de red	Entrada ±10% → Salida ≤±3%
Curvas presurizadas de soldador	3 tipos
Almacenamiento de modelos de soldadura	101 tipos
Longitud efectiva de soldadura	1500 mm (Personalizable hasta 2000 mm)
Ancho de soldadura efectivo	600 mm (Personalizable: 600-1200 mm, zona dual disponible)
Carrera del electrodo superior	80 milímetros
Carrera ajustable del electrodo inferior	30 milímetros
Velocidad de movimiento automática	200-500 mm/s (ajustable)
Modo de control	PLC + Pantalla táctil HMI
Sistema de enfriamiento	Refrigerado por agua (transformador, tiristor, electrodos)
Dimensión de la máquina	~6500 × 2500 mm (depende de la configuración)
Peso de la máquina	~1500 kilogramos

Aplicaciones

Industria	Productos típicos
Refrigeradores domésticos	Condensadores de cable sobre tubo, condensadores de piel
Refrigeración Comercial	Condensadores enfriadores de exhibición, condensadores enfriadores de botellas
Congeladores	Condensadores para congelador horizontal, condensadores para congelador vertical
Aire acondicionado	Paneles de condensador, serpentines de evaporador
Intercambiadores de calor	Intercambiadores de calor de cable sobre tubo para diversas aplicaciones de HVAC
Fabricación de electrodomésticos OEM	Soldadura por lotes de alambre a tubo Bundy/tubo de cobre

Materiales soldables

Alambre de acero a tubo Bundy (邦迪管)
Alambre de acero a tubo de acero.
Alambre de cobre a tubo de cobre.
Alambre de aluminio a tubo de aluminio (con selección adecuada de electrodos)

Flujo de trabajo de producción

Cables de cargaen el dispositivo de primera capa mediante un dispositivo de llenado de alambre magnético
Colocar tubo serpentinosobre los cables
Cargue los cables de la capa superiorsobre el tubo
Presione inicio— la máquina ejecuta el ciclo de soldadura automático:
- Pasos del accesorio a la primera posición de soldadura
- Múltiples cabezales de soldadura disparan simultáneamente
- El accesorio avanza a la siguiente posición
- Repita hasta completar todos los puntos de soldadura.
Intercambio de accesorios automáticos— mientras se suelda un dispositivo, se carga el otro
Descargar el condensador terminadoy reiniciar el ciclo

Componentes de la línea de producción

Máquina enderezadora y cortadora de alambre de alta velocidad.
Máquina enderezadora y cortadora de tubos.
Máquina dobladora de tubos
Soldadora automática de condensador
Equipo adicional: máquina de expansión/contracción de extremos de tubos, máquina plegadora de condensador

Diseñamos líneas de producción completas basadas en los planos de su producto y los requisitos de eficiencia. Simplemente proporcione sus especificaciones y nuestros ingenieros desarrollarán la solución óptima para sus necesidades.

Proceso de producción de condensadores de tubos de alambre

El sistema de doble fijación permite operaciones simultáneas de soldadura y carga. Mientras un accesorio se suelda, los operadores cargan materiales en el segundo accesorio, con intercambio automático de accesorios para maximizar la eficiencia.

Soluciones completas para líneas de producción

Diseñamos sistemas de línea de producción completamente automáticos o semiautomáticos para condensadores de refrigeradores adaptados a sus requisitos de fabricación específicos.
