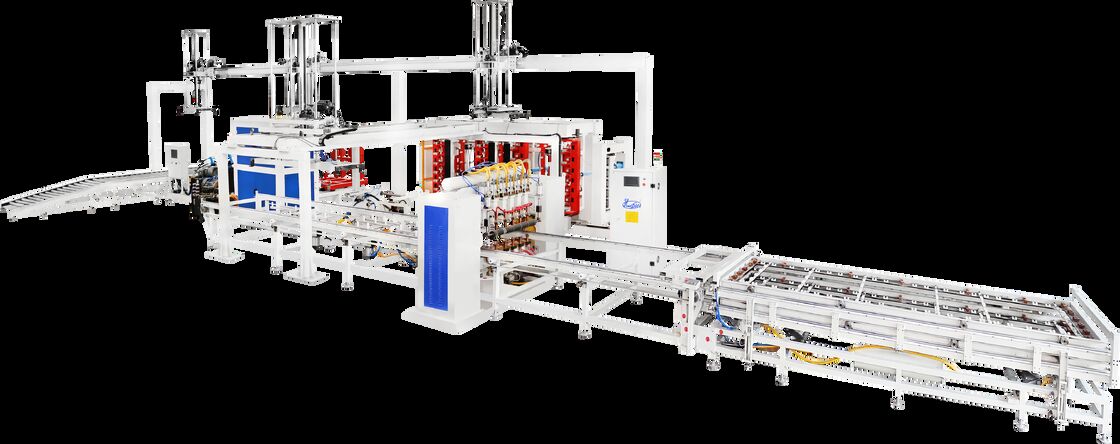

Máquina de soldadura automática Hwashi para el tanque de agua IBC 1000L Cuadro de jaula tubular de acero inoxidable
Hwashi Manufacturing IBC 1000L Tanque de agua de acero inoxidable Tubular Cage Frame Máquina de soldadura automática de China ofrece soluciones de soldadura de precisión para la producción de contenedores industriales.
Ventajas clave
- Sistema de control inteligente:Ajusta automáticamente los parámetros de soldadura para puntos de soldadura consistentes y confiables
- Diseño modular:Fácil mantenimiento, mejoras y mayor flexibilidad de la línea de producción
- Saldado adaptativo:Acomoda diferentes tamaños y formas de jaulas de tubos de hierro
- Consumo de energía eficiente:La tecnología de soldadura avanzada garantiza una alta eficiencia y una conciencia ambiental
- Interfaz fácil de usar:El funcionamiento intuitivo reduce los costes de formación y mejora la eficiencia
Especificaciones técnicas
- Eficiencia de soldadura: 50 segundos por pieza
- Fuente de soldadura: 4 juegos Fuente de alimentación MF CC
- Opción de plataforma de alimentación: de una sola capa o de doble capa
- Opción del sistema de descarga: descarga manual o descarga automática del brazo mecánico
- Capacidad de producción: 50 segundos por pieza
Sistema de marco de soldadura principal
Cuatro conjuntos de transformadores MF regulan seis conjuntos de electrodos de soldadura, asegurando una calidad óptima de soldadura para cada punto.La técnica de soldadura bilateral de estilo piano acelera significativamente el proceso de soldadura, completando cada malla de rejilla metálica en un minuto.
El diseño incorpora cilindros de aire superiores e inferiores para garantizar posiciones de soldadura planas.
Máquina de soldadura automática con seis cabezas IBC
El sistema de energía de soldadura cuenta con cuatro conjuntos de fuentes de energía avanzadas de MF DC, lo que permite la soldadura simultánea en seis puntos diferentes.El alimentador de fijación de doble capa mejora la eficiencia operativa - mientras que un fijo está activamente soldando, el otro carga los materiales sin problemas para un flujo de trabajo continuo.
Calidad de la malla de tubo plano y soldadura firme
El aparato de soldadura transforma los tubos en una configuración de malla plana distintiva, lo que garantiza soldaduras de resistencia y calidad robustas sin precedentes.El proceso de soldadura se completa eficientemente en aproximadamente 60 segundos por malla plana.
Máquina de doblar el marco IBC de doble estación vertical
El procesamiento integral garantiza una alta precisión en la flexión, operaciones estables y una notable eficiencia para la producción de marcos de jaulas IBC.
Dobla la malla plana en forma cuadrada
La máquina de flexión transforma hábilmente las mallas planas en marcos cuadrados con precisión.destacando la eficiencia y la capacidad de producción rápida de la máquina.
Características de las vigas de flexión
- La viga de flexión procesada por CNC asegura ángulos de flexión precisos
- Cada molde en el haz de flexión se ajusta hacia arriba y hacia abajo aproximadamente 3 mm para aumentar el rango de flexión
- El molde de 120 grados crea ángulos de flexión más suaves
Construcción de marcos de flexión
El marco de la máquina presenta un robusto diseño rectangular con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de presión hidráulica
Específicamente diseñada para doblar las mallas de los tanques de paletas, la máquina de doblar IBC las moldea en marcos rectangulares con dimensiones precisas de (1200±5mm) *(1000±5mm).Estación hidráulica garantiza un rendimiento óptimo de flexión.
Máquina de bloqueo del marco de la jaula IBC
Esta máquina, cuidadosamente diseñada como una unidad cohesiva, ofrece una precisión excepcional en la inserción, una robusta resistencia al bloqueo y una estabilidad perfecta durante el funcionamiento.
Eficiencia y calidad de las cerraduras
Brazo de sujeción ajustable
- Adaptado a diferentes diseños de jaulas metálicas IBC para un rango de trabajo más amplio
- El diseño hidráulico y neumático mejora la eficiencia de la máquina
- con una capacidad de producción superior a 300 W
Molde de cierre hidráulico
Con un sistema hidráulico, el molde de sujeción crea puntos de sujeción apretados para las tuberías, evitando el agrietamiento de la jaula metálica.
Estación de presión hidráulica
Equipado con un dispositivo de envío automático que garantiza un proceso de producción suave y eficiente para las jaulas metálicas.
Máquina para perforar y hacer agujeros en el marco de la jaula IBC
Esta máquina forma agujeros en el marco, lo que permite fijar los marcos completos en los marcos de base con precisión.
Eficiencia y calidad de la perforación
Utilizando la fuerza hidráulica, el proceso completo de agujero y punción toma aproximadamente 25-30 segundos.
- Cabezas de prensado con molde de prensado
- Estación hidráulica
- Panel de localización de cabeza de perforación
El panel de localización ajustable de izquierda a derecha, hacia adelante y hacia atrás, proporciona un rango de uso más amplio para las posiciones de punción.
Máquina de soldadura para el marco de base de la jaula IBC
Adopción de una estructura horizontal con 7 cabezas de soldadura para la soldadura completa del marco base.
Características del producto
- Estructura horizontal con 7 cabezas de soldadura para soldadura completa del marco de base
- Descarga automática de palets soldados
- 3 juegos de potencia MF DC 250KVA para aumentar la calidad del producto y la tasa de producción
- Elimina la calidad de soldadura inestable del trabajo manual
- Mayor tasa de producción y nivel de automatización
| Nombre del producto | Línea de producción de marcos IBC | El estilo | fila única / fila doble |
|---|
| Ancho máximo de soldadura | Las demás: | Duración máxima de la soldadura | Cubiertas |
|---|
| Marca del producto | ¿ Qué pasa? | El color | azul/amarillo/a medida |
|---|
| Potencia equipada | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | Ubicación del producto | Provincia de Zhejiang, China |
|---|
| Válvula de tensión | 3p 380V | El material | Tubo galvanizado |
|---|
| espesor del tubo | 1 a 2 mm | Ciclo de trabajo | El 20% |
|---|
| Diámetro del tubo | 14 a 20 mm | Frecuencia | Se aplicarán los siguientes requisitos: |
|---|
| Método de carga de las tuberías | Trabajos manuales/2 | Tamaño del cable | ≥ 70 mm3 |
|---|
| Capacidad de trabajo | 350-450 ((480-550) piezas/8 horas | Tamaño del tubo de aire | G1 |
|---|
| La demanda de mano de obra | 2-3 trabajos | Tamaño del tubo de agua | G1 1/4 |
|---|
