Máquina de Producción Automática de Jaulas IBC Hwashi
La Máquina de Producción Automática de Jaulas IBC Hwashi representa el pináculo de la innovación manufacturera, combinando tecnología de automatización avanzada con ingeniería de precisión para ofrecer una solución completa para la producción de jaulas para Contenedores Intermedios a Granel (IBC). Este sistema de vanguardia transforma las materias primas en jaulas IBC de alta calidad a través de un proceso totalmente integrado y automatizado que garantiza una calidad excepcional, la máxima eficiencia y un ahorro significativo de costos.
Características y Tecnología Avanzadas
Línea de Producción Totalmente Automatizada
- Sistema integrado que combina soldadura automática, descarga de malla, doblado, bloqueo, perforación y procesos de punzonado
- Requiere solo 3-4 operadores
- Capacidad de funcionamiento continuo 24/7
- Tasa de producción de 80 jaulas por hora
Ingeniería de Precisión
- Múltiples cabezales de soldadura que operan simultáneamente con tecnología CNC para una precisión y consistencia excepcionales
- 6-7 cabezales de soldadura para resultados uniformes
- Precisión dimensional de ±0.1 mm
- Tiempo de ciclo de 60 segundos por jaula
Aseguramiento de Calidad Impulsado por IA
- Sistema inteligente de detección de defectos que identifica y corrige anomalías de producción en tiempo real
- Ajuste automático de parámetros
- Monitoreo y análisis en tiempo real
- Control de calidad consistente
Marco de Soldadura Principal
Cuatro juegos de transformadores MF regulan seis juegos de electrodos de soldadura, asegurando una calidad de soldadura óptima para cada punto de soldadura. La técnica de soldadura bilateral estilo piano acelera significativamente el proceso de soldadura. Cada malla metálica se puede completar en un minuto. El diseño incorpora cilindros de aire superior e inferior para garantizar una posición de soldadura plana. Además, los electrodos de soldadura cuentan con un diseño de tornillo, lo que mejora la durabilidad con cada uso.

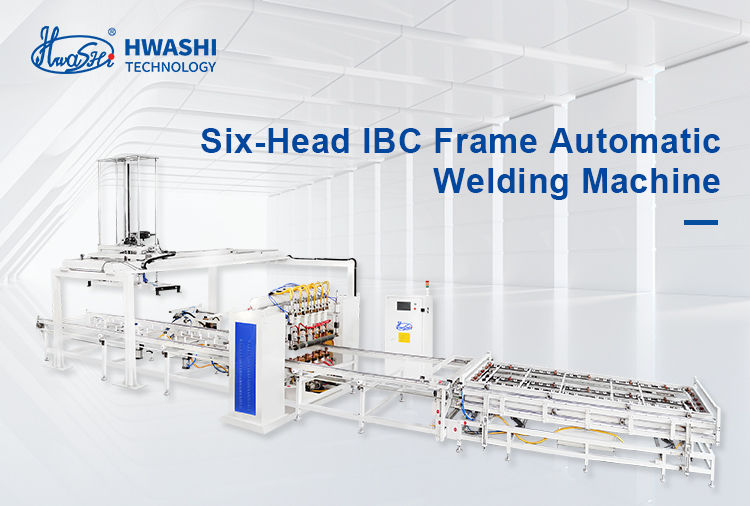

Máquina de Soldadura Automática de Marcos IBC de Seis Cabezales
El sistema de potencia de soldadura cuenta con cuatro juegos de fuentes de alimentación MF DC avanzadas, lo que permite la soldadura simultánea en seis puntos diferentes. Un alimentador de doble capa mejora la eficiencia operativa: mientras un accesorio está activamente involucrado en la soldadura, el otro puede cargar materiales sin problemas.
Malla de Tubo Plano y Calidad de Soldadura Firme
El aparato de soldadura transforma los tubos en una configuración de malla plana distintiva, asegurando soldaduras de resistencia incomparable y calidad robusta. El proceso de soldadura se completa eficientemente en aproximadamente 60 segundos.
Máquina Doblado de Marcos IBC de Doble Estación Vertical
La máquina de doblado de doble estación para marcos de jaulas IBC garantiza una alta precisión en el doblado, operaciones estables y una eficiencia notable.
Doblar la Malla Plana en Forma Cuadrada
La máquina dobladora transforma la malla plana en un marco precisamente cuadrado en aproximadamente 20-25 segundos.
Viga de Doblado
- La viga de doblado procesada por CNC asegura ángulos de doblado precisos
- Cada molde en la viga de doblado se puede ajustar hacia arriba y hacia abajo en aproximadamente 3 mm para aumentar el rango de doblado
- El diseño de molde de 120 grados hace que cada ángulo de doblado sea más suave
Marco de Doblado
El marco de la máquina presenta un diseño rectangular robusto con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de Presión Hidráulica
Diseñada específicamente para doblar mallas de tanques de paletas, la máquina dobladora de IBC les da forma en marcos rectangulares con dimensiones precisas de (1200±5 mm)*(1000±5 mm).

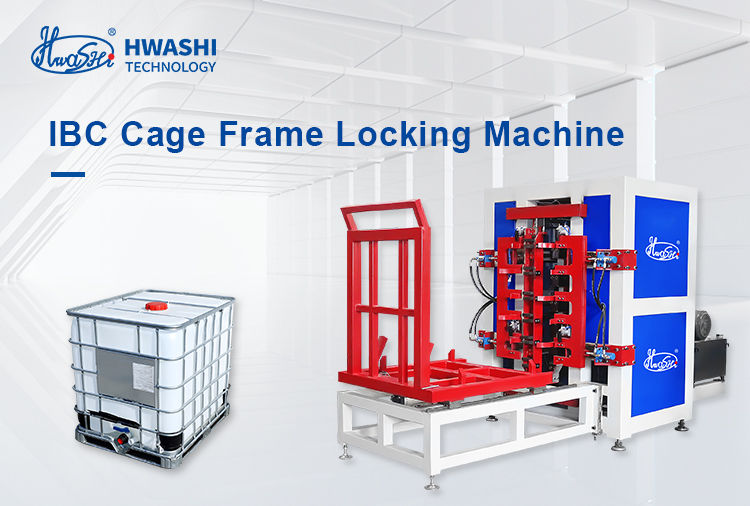

Máquina de Bloqueo de Marcos de Jaulas IBC
Meticulosamente elaborada como una unidad cohesiva, que cuenta con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una combinación perfecta de estabilidad y eficiencia.
Eficiencia y Calidad de Bloqueo
- Brazo de engarzado ajustable adaptado a diferentes diseños de jaulas metálicas IBC
- El diseño hidráulico y neumático mejora la eficiencia de la máquina
- Diseñado para la unión automática de los dos lados de la tubería
- El molde de engarzado hidráulico crea puntos de engarzado ajustados para evitar grietas
- La estación de presión hidráulica con dispositivo de envío automático asegura una producción sin problemas
Máquina de Perforación y Punzonado de Marcos de Jaulas IBC
Se utiliza para formar agujeros en el marco para que el marco completo se pueda fijar en el marco base. El proceso accionado hidráulicamente tarda unos 25-30 segundos en completarse.
Eficiencia y Calidad de Perforación
- Cabezales de prensado con molde de prensado
- Estación hidráulica
- Panel de localización del cabezal de punzonado
- Panel ajustable de izquierda a derecha, de adelante hacia atrás para un rango de posicionamiento más amplio
Máquina de Soldadura de Marcos Base de Jaulas IBC
El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar y descargar el producto mientras la máquina realiza la soldadura automática.
Características del Producto
- Estructura horizontal con 7 cabezales de soldadura para soldadura de marco base
- Descarga automática de paletas soldadas
- 3 juegos de potencia MF DC 250KVA para una mayor calidad y tasa de producción
- Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual
- Mayor tasa de producción y nivel de automatización
Especificaciones Técnicas
| Nombre del Producto |
Línea de producción de marcos IBC |
Estilo |
fila simple / doble fila |
| Ancho máximo de soldadura |
1200 mm |
Longitud máxima de soldadura |
4250 mm |
| Marca |
Hwashi |
Color |
azul/amarillo/personalizado |
| Potencia Equipada |
350kVA/400kVA |
Lugar de Producto |
Provincia de Zhejiang, China |
| Voltaje |
3p 380V |
Material |
Tubo Galvanizado |
| Grosor del tubo |
1-2 mm |
ciclo de trabajo |
20% |
| Diámetro del tubo |
14-20 mm |
Frecuencia |
50HZ/60HZ |
| método de carga de tuberías |
manual/2 trabajadores |
Tamaño del cable |
≥70mm3 |
| capacidad de trabajo |
350-450(480-550) piezas/8 horas |
tamaño de la tubería de aire |
G1 |
| demanda de mano de obra |
2-3 trabajadores |
Tamaño de la tubería de agua |
G1 1/4 |
Características del Producto - Sistema de Envío de Tanques
- Adecuado para fábricas que separan el taller de la máquina de soplado y el taller de jaulas
- Los tanques de prueba se transportan por transportador al taller de jaulas sin intervención humana
- Incluye Área de Colocación de Jaulas Dobladas, Engarzadas y Punzonadas IBC
- Área de Almacenamiento de Paletas Soldadas
- Ruta de Ensamblaje Automático de Paletas
- Soldadura de Paletas
- Pasaje Seguro del Área de Ensamblaje de Jaulas y Paletas Giratorias
- Área de Almacenamiento de Placas de Paletas/Alimentación Automática
¿Por Qué Elegir Hwashi?
- Más de 20 años de experiencia en tecnología de soldadura y automatización
- Certificado ISO 9001 y aprobado por CE para estándares internacionales de calidad
- Soporte técnico 24/7 y servicio postventa integral
- Soluciones personalizables adaptadas a sus necesidades de producción específicas
- Preparado para la Industria 4.0 con capacidades de integración de IoT
