Línea de producción automática del marco de la jaula de la red IBC, línea de máquina de prueba de fugas del tanque IBC totalmente automática

Máquina dobladora de estructura IBC de doble estación vertical

La máquina dobladora de doble estación de estructura IBC se somete a un procesamiento integral para garantizar no solo una alta precisión en la flexión, sino también operaciones estables y una eficiencia notable.

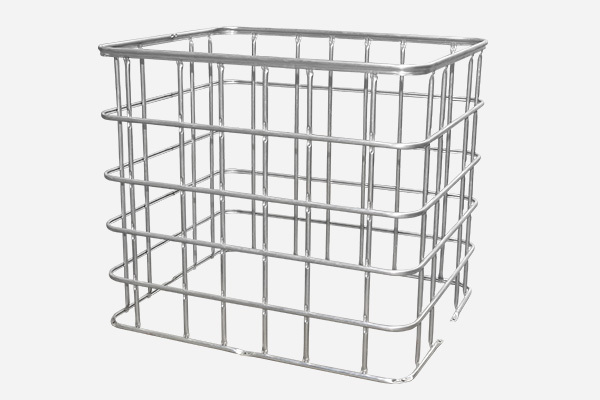

Doblar la malla plana en forma cuadrada

La máquina dobladora transforma expertamente la malla plana en una estructura precisamente cuadrada. Lograr el proceso de flexión en aproximadamente 20-25 segundos destaca la eficiencia y la capacidad de producción rápida de la máquina.

Viga de flexión

1. Se utiliza una viga de flexión procesada por CNC para garantizar el ángulo de flexión.

2. Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo en aproximadamente 3 mm para aumentar el rango de flexión.

3. El diseño del molde de 120 grados hace que cada ángulo de flexión sea más suave.

Estructura de flexión

La estructura de la máquina cuenta con un diseño rectangular robusto, con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.

Estación de presión hidráulica

Diseñada específicamente para doblar mallas de tanques de paletas, la máquina dobladora IBC les da forma experta en estructuras rectangulares con dimensiones precisas de (1200±5 mm)×(1000±5 mm). Esta estación de accionamiento hidráulico garantiza un rendimiento de flexión óptimo.

Máquina de bloqueo de estructura de jaula IBC
La máquina de bloqueo de estructura de jaula IBC está meticulosamente diseñada como una unidad cohesiva, que cuenta con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una combinación perfecta de estabilidad y eficiencia durante la operación.

Eficiencia y calidad de bloqueo

Brazo de engarzado ajustable:

Adaptado a diferentes diseños de jaulas metálicas IBC, el brazo de engarzado ajustable amplía el rango de trabajo de la máquina.
El diseño hidráulico y neumático del brazo de engarzado mejora la eficiencia de la máquina.
El brazo de engarzado también está diseñado para la unión automática de los dos lados de la tubería.
Molde de engarzado hidráulico:
Con un sistema hidráulico, el molde de engarzado crea puntos de engarzado ajustados para la tubería, evitando que la jaula metálica se agriete.

Estación de presión hidráulica:
Equipada con un dispositivo de envío automático, la estación de presión hidráulica garantiza un proceso de producción suave y eficiente para jaulas metálicas.

Máquina de perforación y punzonado de estructura de jaula IBC
La máquina de perforación y punzonado de estructura de jaula IBC se utiliza para formar el orificio en la estructura, por lo que la estructura completa se puede fijar en la estructura base.
Eficiencia y calidad de perforación
La máquina de perforación y punzonado utiliza fuerza hidráulica. Tardará unos 25-30 segundos en completar el proceso completo.
a. Cabezales de prensado con molde de prensado
b. Estación hidráulica
c. Panel de ubicación del cabezal de punzonado
El panel de ubicación ajustable de izquierda a derecha, de adelante hacia atrás puede hacer que la posición de punzonado esté en un rango de uso más amplio.

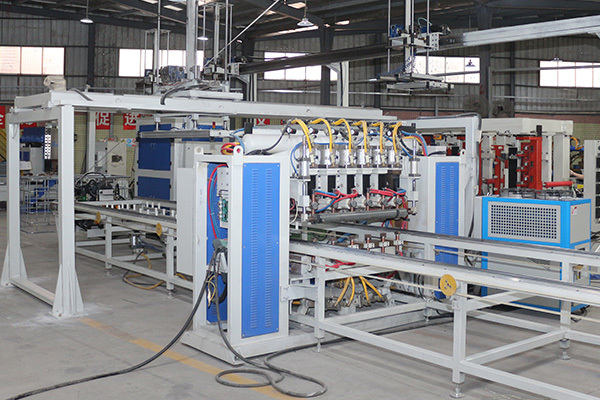

Máquina de soldadura de estructura base de jaula IBC
El diseño de la máquina de soldadura de estructura base adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura de la estructura base. El operador solo necesita cargar y descargar el producto. La máquina realizará la soldadura automáticamente.
Características del producto:
1. El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura de la estructura base. El operador solo necesita cargar.
2. La paleta soldada se descargará automáticamente. La máquina realizará la soldadura automáticamente.
3. Adopta 3 juegos de potencia MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, y a reducir el costo de producción.
4. Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual. Mayor tasa de producción y nivel de automatización.

Características del producto-Sistema de envío de tanques:
1. Este sistema es adecuado para fábricas que separan el taller de la máquina de soplado y el taller de jaulas.
2. Los tanques de prueba son transportados por el transportador al taller de jaulas. No se requiere intervención humana.
3. Sistema de envío de tanques
4. Área de colocación de jaulas dobladas, engarzadas y perforadas de IBC
5. Área de almacenamiento de paletas soldadas
6. Ruta de ensamblaje automático de paletas
7. Soldadura de paletas
8. Área de ensamblaje de jaulas y paletas giratoriasPasaje seguro
9. Área de almacenamiento de placas de paletas/alimentación automática
