La máquina dobladora transforma expertamente la malla plana en un marco precisamente cuadrado. Lograr el proceso de flexión en aproximadamente 20-25 segundos destaca la eficiencia de la máquina y la capacidad de producción rápida.
Viga de flexión
-
Se utiliza una viga de flexión procesada por CNC para asegurar el ángulo de flexión.
-
Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo en aproximadamente 3 mm para aumentar el rango de flexión.
-
El diseño de molde de 120 grados hizo que cada ángulo de flexión fuera más suave.
Marco de flexión
El marco de la máquina cuenta con un diseño rectangular robusto, con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de presión hidráulica
Diseñada específicamente para doblar mallas de tanques de paletas, la máquina dobladora de IBC les da forma experta en marcos rectangulares con dimensiones precisas de (1200±5 mm)×(1000±5 mm). Esta estación de accionamiento hidráulico garantiza un rendimiento de flexión óptimo.
Máquina de bloqueo de marco de jaula IBC
La máquina de bloqueo de marco de jaula IBC está meticulosamente diseñada como una unidad cohesiva, que cuenta con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una combinación perfecta de estabilidad y eficiencia durante la operación.
Eficiencia y calidad de bloqueo
Brazo de cierre ajustable:
Adaptado a diferentes diseños de jaulas metálicas IBC, el brazo de cierre ajustable amplía el rango de trabajo de la máquina.
El diseño hidráulico y neumático del brazo de cierre mejora la eficiencia de la máquina.
El brazo de cierre también está diseñado para la unión automática de los dos lados de la tubería.

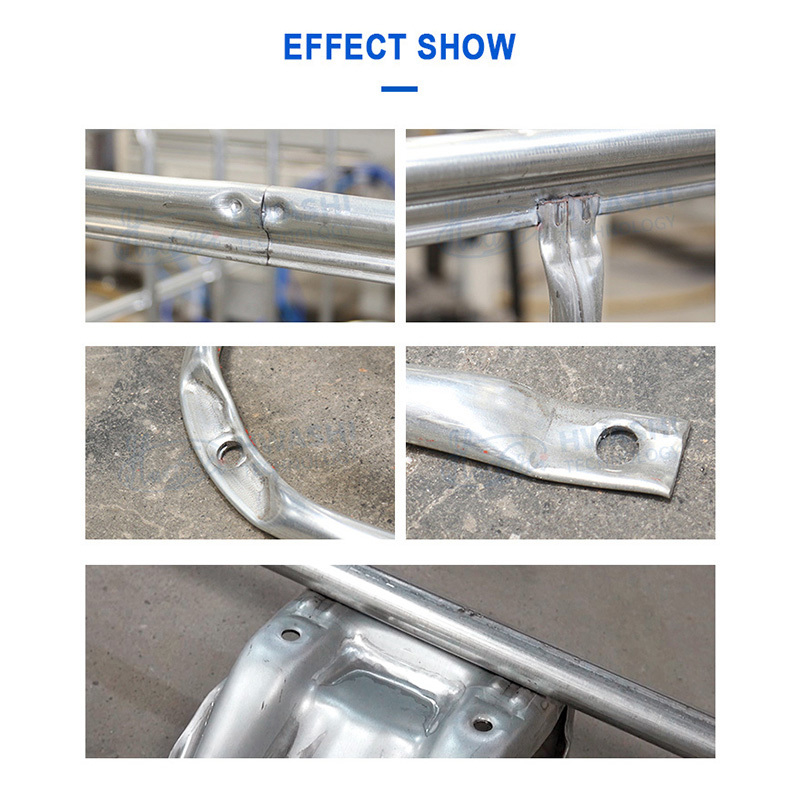

Molde de cierre hidráulico:
Con un sistema hidráulico, el molde de cierre crea puntos de cierre ajustados para la tubería, evitando que la jaula metálica se agriete.
Estación de presión hidráulica:
Equipada con un dispositivo de envío automático, la estación de presión hidráulica garantiza un proceso de producción suave y eficiente para jaulas metálicas.
Máquina perforadora y perforadora de marco de jaula IBC
La máquina perforadora y perforadora de marco de jaula IBC se utiliza para formar el orificio en el marco, por lo que el marco completo se puede fijar en el marco base.
Eficiencia y calidad de la perforación
La máquina perforadora y perforadora utiliza fuerza hidráulica. Tardará unos 25-30 segundos en completar el proceso completo.
a. Cabezales de prensado con molde de prensado
b. Estación hidráulica
c. Panel de localización del cabezal de perforación
El panel de localización ajustable de izquierda a derecha, de adelante hacia atrás puede hacer que la posición de perforación esté en un rango de uso más amplio.
Máquina de soldadura de marco base de jaula IBC
El diseño de la máquina de soldadura de marco base adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar y descargar el producto. La máquina hará la soldadura automáticamente.
Características del producto:
1. El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar.
2. La paleta soldada se descargará automáticamente. La máquina hará la soldadura automáticamente.
3. Adopta 3 juegos de alimentación MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, reducir el costo de producción.
4. Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual. Mayor tasa de producción y nivel de automatización.
|

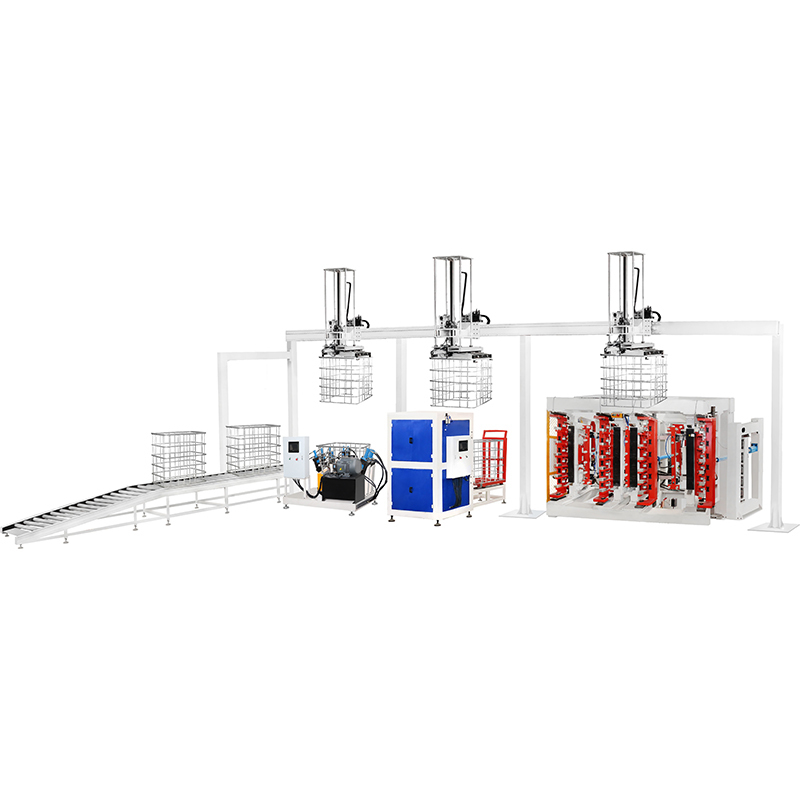

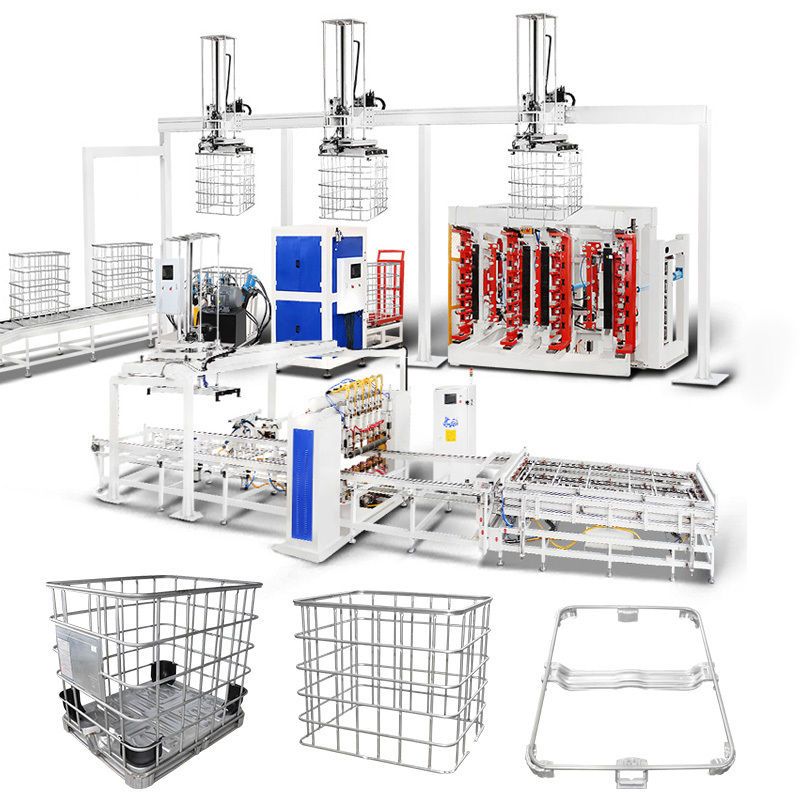

Nombre del producto
|
Línea de producción de marcos IBC
|
Estilo
|
Fila simple / fila doble
|
|
Ancho máximo de soldadura
|
1200 mm
|
Longitud máxima de soldadura
|
4250 mm
|
|
Marca
|
Hwashi
|
Color
|
azul/amarillo/personalizado
|
|
Potencia equipada
|
350kVA/400kVA
|
Lugar de producción
|
Provincia de Zhejiang, China
|
|
Voltaje
|
3p 380V
|
Material
|
Tubo galvanizado
|
|
Grosor de la tubería
|
1-2 mm
|
Ciclo de trabajo
|
20%
|
|
Diámetro de la tubería
|
14-20 mm
|
Frecuencia
|
50HZ/60HZ
|
|
Método de carga de la tubería
|
manual/2 trabajadores
|
Tamaño del cable
|
≥70mm3
|
|
Capacidad de trabajo
|
350-450 (480-550) piezas/8 horas
|
Tamaño de la tubería de aire
|
G1
|
|
Demanda de mano de obra
|
2-3 trabajadores
|
Tamaño de la tubería de agua
|
G1 1/4
|
Características del producto - Sistema de envío de tanques:
1. Este sistema es adecuado para fábricas que separan el taller de la máquina de soplado y el taller de jaulas.
2. Los tanques de prueba son transportados por el transportador al taller de jaulas. No se requiere intervención humana.
3. Sistema de envío de tanques
4. Área de colocación de jaulas dobladas, cerradas y perforadas de IBC
5. Área de almacenamiento de paletas soldadas
6. Ruta de montaje automático de paletas
7. Soldadura de paletas
8. Área de montaje de jaulas y paletas giratoriasPasaje seguro
9. Área de almacenamiento de placas de paletas/alimentación automática
