Máquina de soldadura de malla de alambre para línea de producción de cubierta de malla de alambre automatizada
Descripción del producto

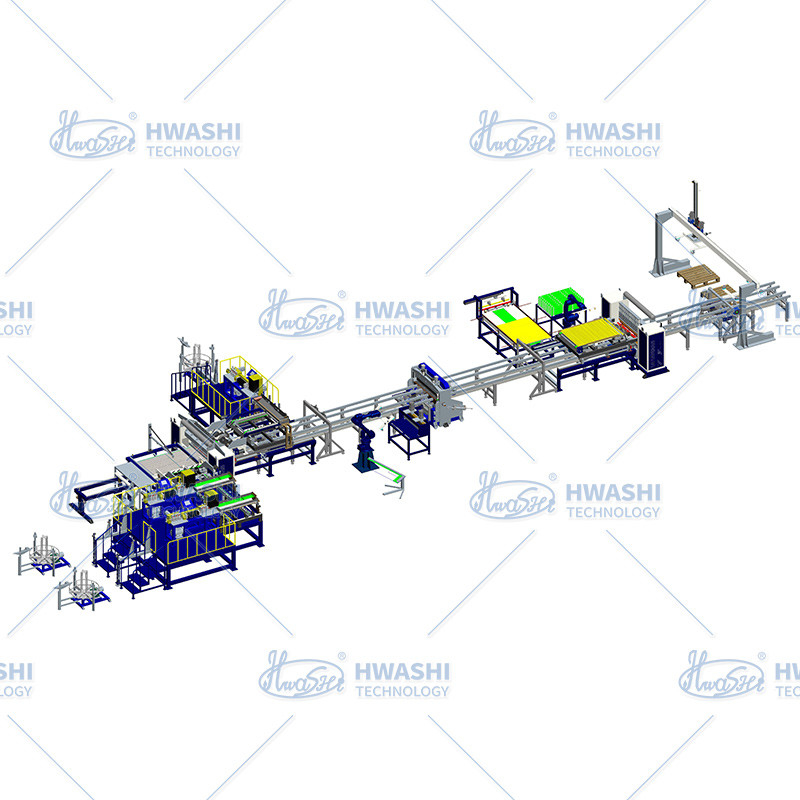

La línea de producción de soldadura diseñada para este proyecto está específicamente destinada a la producción rápida de bastidores de palets de alambre.Permite la producción totalmente automatizada de malla de alambre y endurecedor. logrando el corte automático de alambre, alimentación, soldadura, flexión, rotación, recorte de bordes, endurecedor alimentación automática, soldadura y apilamiento del producto terminado.Todo el diseño de la línea requiere sólo dos operadoresTambién ayuda a abordar los problemas de inestabilidad de calidad y baja eficiencia asociados con las operaciones manuales.La eficiencia de la producción y el nivel de automatización se han mejorado significativamente.
Proceso de trabajo
1) La máquina de alisado y corte de alambre de alta velocidad cortará los alambres de la bobina de alambre,y luego cargar los cables al sistema de suministro de alambre para el llenado automático de alambre de los cables transversales y cables de línea.
2) El sistema de llenado de alambre transversal y de alambre de línea alimentará el alambre a la posición de soldadura automáticamente.
3) La máquina de soldadura saldará automáticamente.
4)Después de la soldadura, el robot recogerá la malla y la cargará en la estación de recorte de alambre para cortar los bordes.
5) Después de recortar, el robot colocará la malla de alambre de nuevo en la línea de transporte y la trasladará a la estación de flexión.
6)La máquina de flexión doblará un lado de la malla.
7)El sistema rotativo girará la malla, y la máquina de flexión doblará otro lado de la malla.
8)La malla de alambre se moverá a la posición de soldadura de los endurecedores (barras de soporte)
9)El brazo mecánico cargará los endurecedores y los fijará automáticamente en la posición de soldadura.
10) La máquina de soldadura saldará los endurecedores según los dibujos.
11)Después de la soldadura, el brazo mecánico de descarga girará y apilará el producto acabado automáticamente.
Datos técnicos
| Las partidas | Datos obtenidos |
| Energía eléctrica | Cuatro cables trifásicos 380V±10% |
| Cable de alimentación | 120 mm2,400 A |
| Método de control | PLC |
| Ancho de soldadura efectivo | Las demás: |
| Duración efectiva de la soldadura | Las demás: |
| Velocidad de movimiento automática | 200-500 mm/s ajustable |
| Rango de llenado automático de alambre |
El cable de línea: 400-1200mm, el diámetro del cable: 2-6mm Cables transversales: 400-1200 mm, diámetro del cable: 2-6 mm |
| Número del sistema automático de llenado de alambre | 2 juegos |
| Dimensión de la máquina | La longitud de la banda es igual a la longitud de la banda. |
| Presión del aire | 0.6MPa |
| Agua de refrigeración | 15-25°C |
Detalles de la máquina:
|
Máquinas de corte de alambre de alta velocidad |
Sistema automático de suministro de alambre |
|
Sistema de llenado automático de alambre de línea |
Sistema de llenado automático de alambre transversal |
|

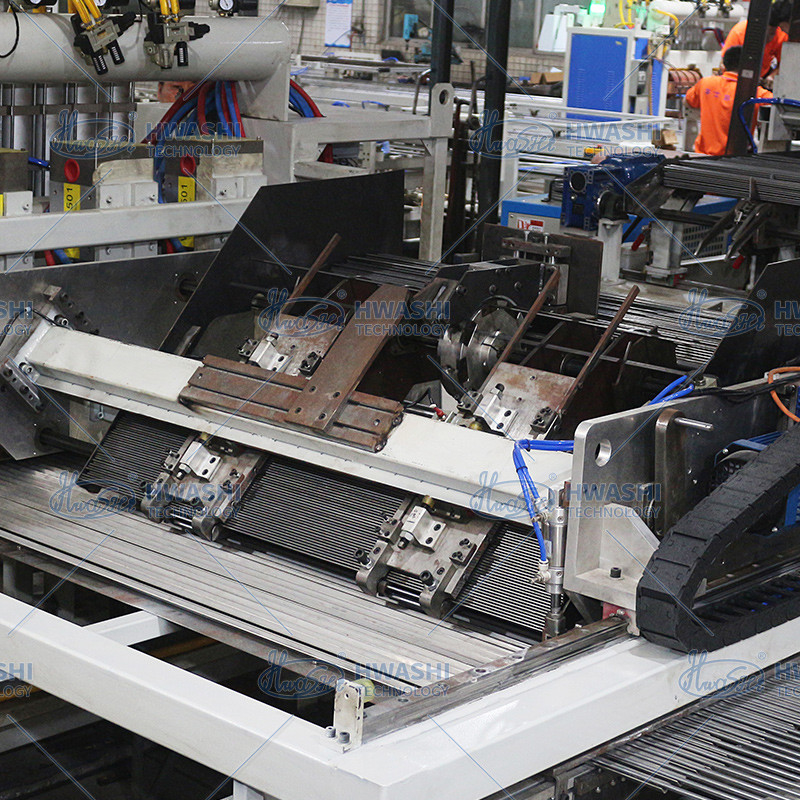

Máquina de soldadura automática de malla de alambre |
Trolley móvil automático de malla de alambre |
| Máquina de recortar alambre y robot |
Máquina para doblar malla de alambre |
|
Sistema de carga de los endurecedores |

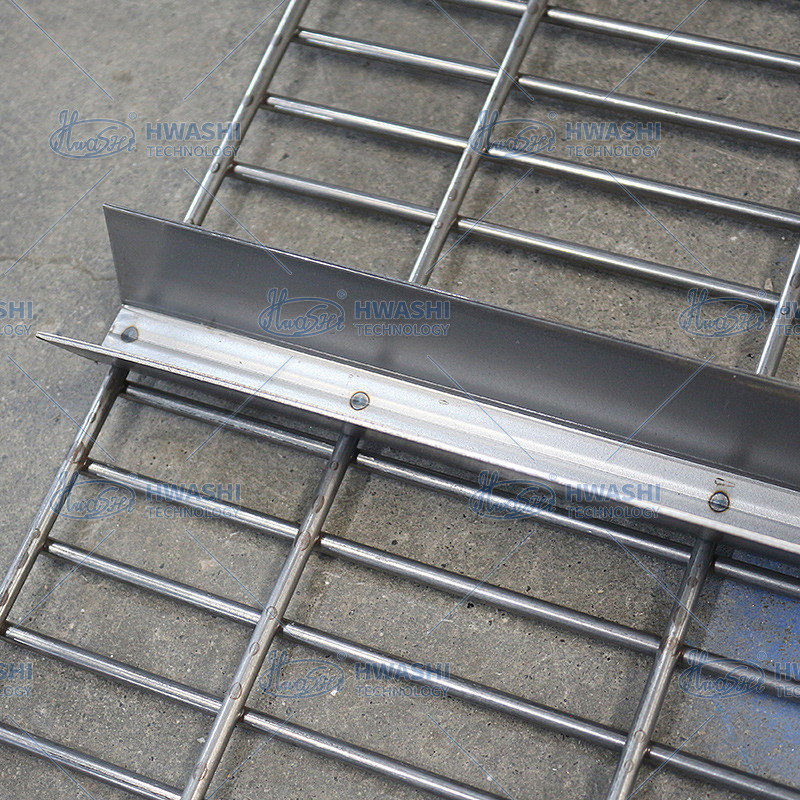

Sistema de soldadura por endurecimiento |
|
Descarga y apilamiento automáticos |

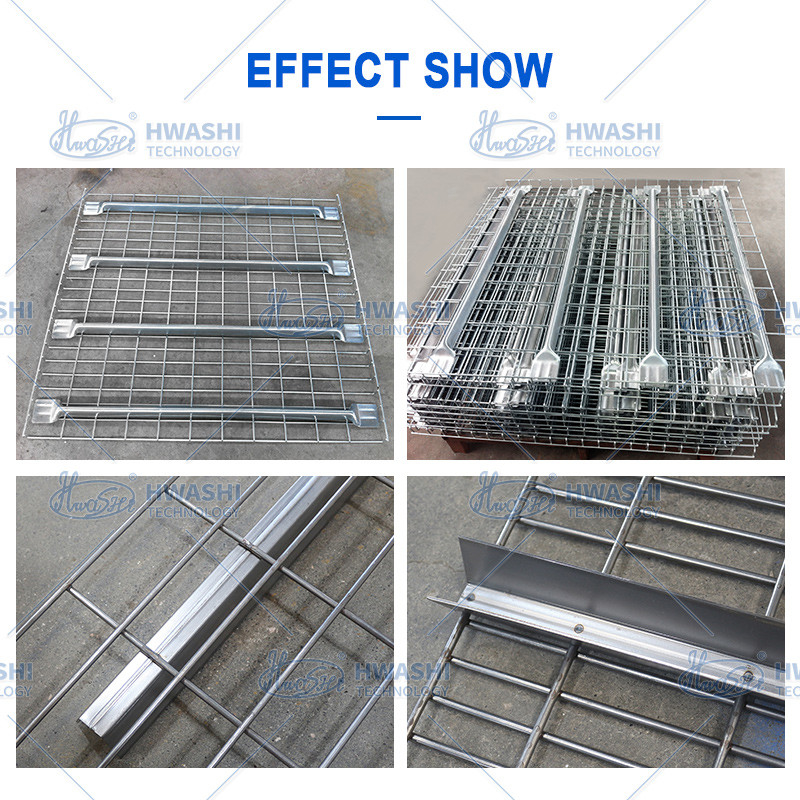

Producto terminado |
